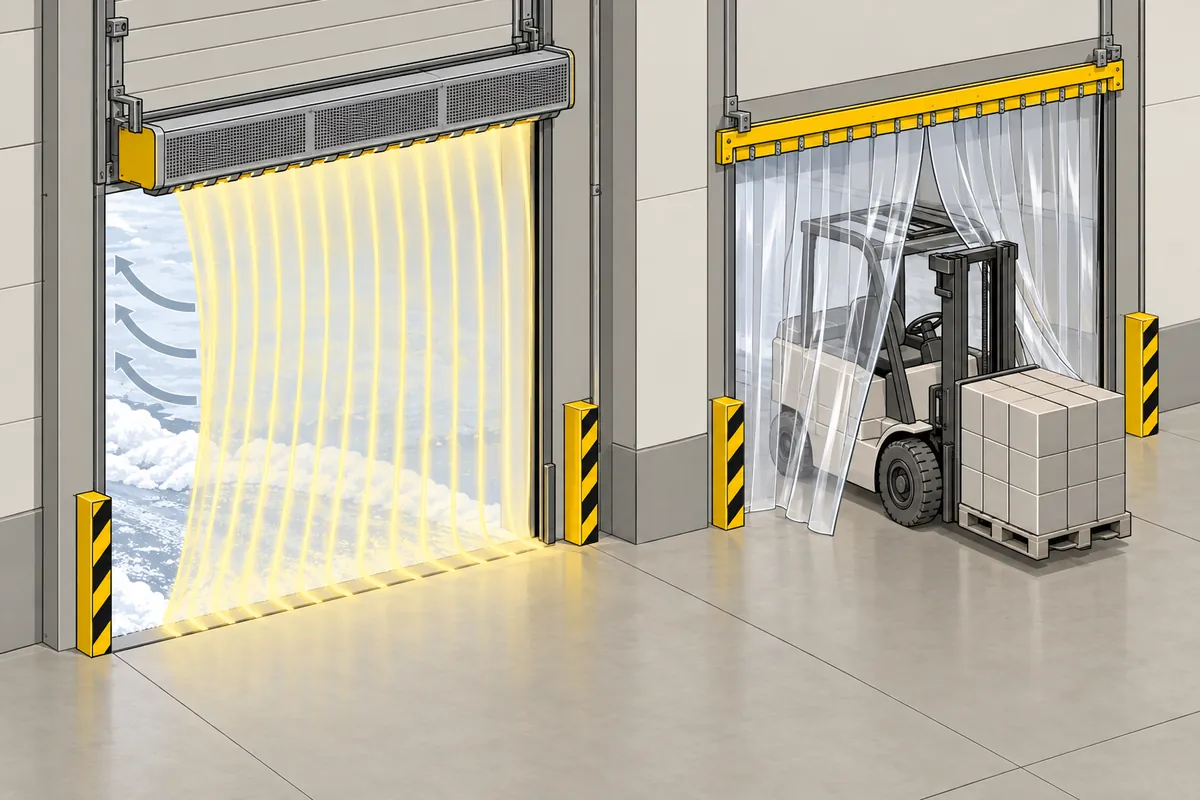

Тепловая завеса на ворота склада обязательна по СП 60.13330, если ворота открываются больше пяти раз или не меньше чем на 30 минут за смену, а расчётная зимняя температура района — минус 8 °C и ниже. Воздушно-тепловая завеса гонит поток воздуха поперёк открытого проёма и отсекает холод. Полосовая ПВХ-завеса — гибкие ламели 200–400 мм в проёме: держит сквозняк без электричества, но не заменяет ворота.
Воздушно-тепловая завеса — агрегат с вентилятором и нагревателем: гонит поток воздуха вдоль проёма и не даёт холодному воздуху войти, пока ворота открыты.
Полосовая ПВХ-завеса — ряд гибких ламелей из ПВХ с нахлёстом в проёме: пропускает людей и технику и задерживает холод, пыль и сквозняк.
Сравнение
| Параметр | Воздушно-тепловая завеса | Полосовая ПВХ-завеса |
|---|---|---|
| Как работает | поток воздуха поперёк открытого проёма | ламели висят в проёме, техника раздвигает их |
| Питание | нужно: вентилятор, нагреватель — электрический или водяной | не нужно |
| Проезд | проём свободен | погрузчик проходит сквозь ламели, обзор через прозрачный ПВХ |
| Когда работает | пока ворота открыты | постоянно, ворота можно держать открытыми |
| Ключевые числа | воздух до 70 °C у ворот, выпуск до 40 м/с — СП 60.13330, п. 7.8.3–7.8.4 | ламели 200, 300 и 400 мм, толщина 2–4 мм |
| Где | наружные ворота отапливаемого склада, частый проезд | проёмы внутри склада, холодильные камеры, зоны с разной температурой |
Когда воздушная завеса обязательна
Свод правил СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» требует воздушные или воздушно-тепловые завесы (п. 7.8.1):
- у постоянно открытых проёмов в наружных стенах;
- у ворот и проёмов в наружных стенах, которые открываются больше пяти раз или не меньше чем на 30 минут за смену, — в районах с расчётной температурой наружного воздуха минус 8 °C и ниже (параметры Б);
- у проёмов с особыми технологическими требованиями — по заданию на проектирование.
У погрузочных ворот, которые открываются весь день, условие по числу открываний выполнено почти всегда — остаётся сверить расчётную температуру своего района. Если завеса нужна, её закладывают в проект отопления, а не докупают после запуска склада.
Что нормирует свод правил
| Параметр | Значение по СП 60.13330.2020 |
|---|---|
| Температура воздуха из завесы у ворот | по расчёту, не выше 70 °C (у дверей — не выше 50 °C), п. 7.8.3 |
| Скорость выпуска воздуха у ворот | по расчёту, не выше 40 м/с (у дверей — 15 м/с), п. 7.8.4 |
| Температура смеси воздуха, входящего через ворота с завесой | не ниже 12 °C при лёгкой и средней работе; не ниже 5 °C при тяжёлой работе и без постоянных рабочих мест ближе 6 м к воротам, п. 7.8.5 |
| Тип завесы у ворот | отсекающая (шиберующая): сокращает поступление наружного воздуха; допускаются завесы без подогрева, п. 7.8.7 |
| Расчёт | с учётом ветра — при скорости не больше 5 м/с, п. 7.8.2 |
Завеса должна перекрывать всю площадь проёма, без локальных прорывов холодного воздуха (п. 7.8.8). Поэтому агрегаты ставят не только над проёмом, но и вертикально — по его сторонам.
Полосовая ПВХ-завеса
- Ламели выпускают шириной 200, 300 и 400 мм и толщиной 2–4 мм; ширину подбирают под размер проёма.
- Нахлёст: ламели вешают внахлёст, чтобы между ними не оставалось щелей.
- Морозостойкие ламели рассчитаны на работу до минус 30…минус 40 °C, в зависимости от производителя; обычные у одного из производителей — от минус 5 °C.
- Ограничение: ПВХ-завеса не держит ветер и не запирает склад — это дополнение к воротам, а не замена.
Завесы и быстрые ворота
Завеса уменьшает потери тепла, пока проём открыт. Второй путь — сократить само время открывания: для этого ставят скоростные ворота, а на доке — герметизатор проёма вокруг кузова. На наружных воротах с частым проездом завесу и быстрые ворота часто ставят вместе.
Источники
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха», пп. 7.8.1–7.8.8 (редакция с изменением № 4, 2024)
- Параметры оборудования — открытые спецификации и инструкции производителей, без марок; значение одного производителя подписано в тексте. Как работаем с источниками
Частые вопросы
Обязательна ли тепловая завеса на ворота склада?
Да, если ворота открываются больше пяти раз или не меньше чем на 30 минут за смену, а расчётная температура наружного воздуха — минус 8 °C и ниже. Это требование СП 60.13330.2020, п. 7.8.1.
Какая температура воздуха должна быть у тепловой завесы на воротах?
По расчёту, но не выше 70 °C у ворот и проёмов и не выше 50 °C у дверей — СП 60.13330.2020, п. 7.8.3.
Чем ПВХ-завеса отличается от воздушной?
ПВХ-завеса — гибкие ламели в проёме, работает без электричества и всё время. Воздушная — поток воздуха от агрегата над проёмом, работает, пока ворота открыты, и оставляет проём свободным.
Можно ли поставить ПВХ-завесу вместо ворот?
Нет. Ламели держат сквозняк и часть тепла, но не держат ветер и не закрывают склад. ПВХ-завесу ставят в дополнение к воротам или в проёмы внутри здания.
