Проём под секционные ворота должен быть прямоугольным и ровным, с местом над ним — притолокой — и по бокам — простенками не меньше 120 мм. В глубину помещения нужно не меньше высоты проёма плюс 500 мм, а с потолочным приводом — около плюс 1000 мм. Пол по ширине проёма должен быть ровным: от него зависит, прилегает ли нижний уплотнитель.
Простенок — участок стены сбоку от проёма; на нём крепят вертикальные направляющие ворот.
Глубина помещения — расстояние от проёма вглубь склада, свободное под потолком; туда уходит открытое полотно.

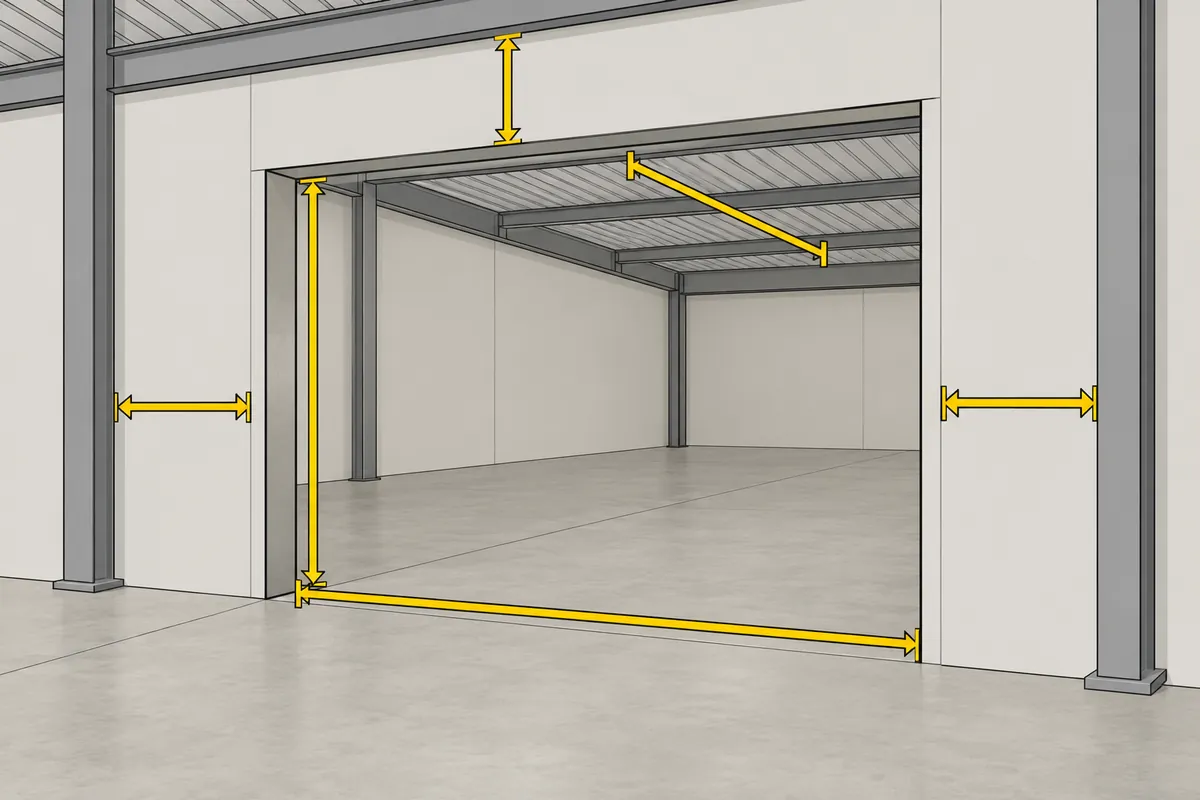

Что замерить
| Размер | Обозначение | Что нужно секционным воротам |
|---|---|---|
| Ширина проёма | B | по наибольшему из трёх замеров |
| Высота проёма | H | по наибольшему из трёх замеров |
| Притолока | h | от 150–260 мм при низком подъёме, около 350–410 мм при стандартном |
| Боковые простенки | b1, b2 | не меньше 120 мм с каждой стороны |
| Глубина помещения | D | не меньше H + 500 мм; с потолочным приводом — около H + 1000 мм |
Каждый размер снимают в трёх точках. Ширину и высоту берут по наибольшему значению, притолоку, простенки и глубину — по наименьшему: воротам нужен запас там, где места меньше всего.
Требования к стенам и обрамлению
Ворота крепят к стене по периметру проёма, поэтому стена должна держать крепёж. Плоскости обрамления — в одной плоскости, без наплывов раствора и трещин. Одна из открытых инструкций по монтажу допускает отклонение поверхностей от вертикали и горизонтали не больше 1,5 мм на метр и не больше 5 мм в целом.
Если стена из газобетона, пустотелого кирпича или сэндвич-панелей, проём усиливают стальной рамой — окантовкой: иначе направляющие не на что надёжно закрепить.
Требования к полу

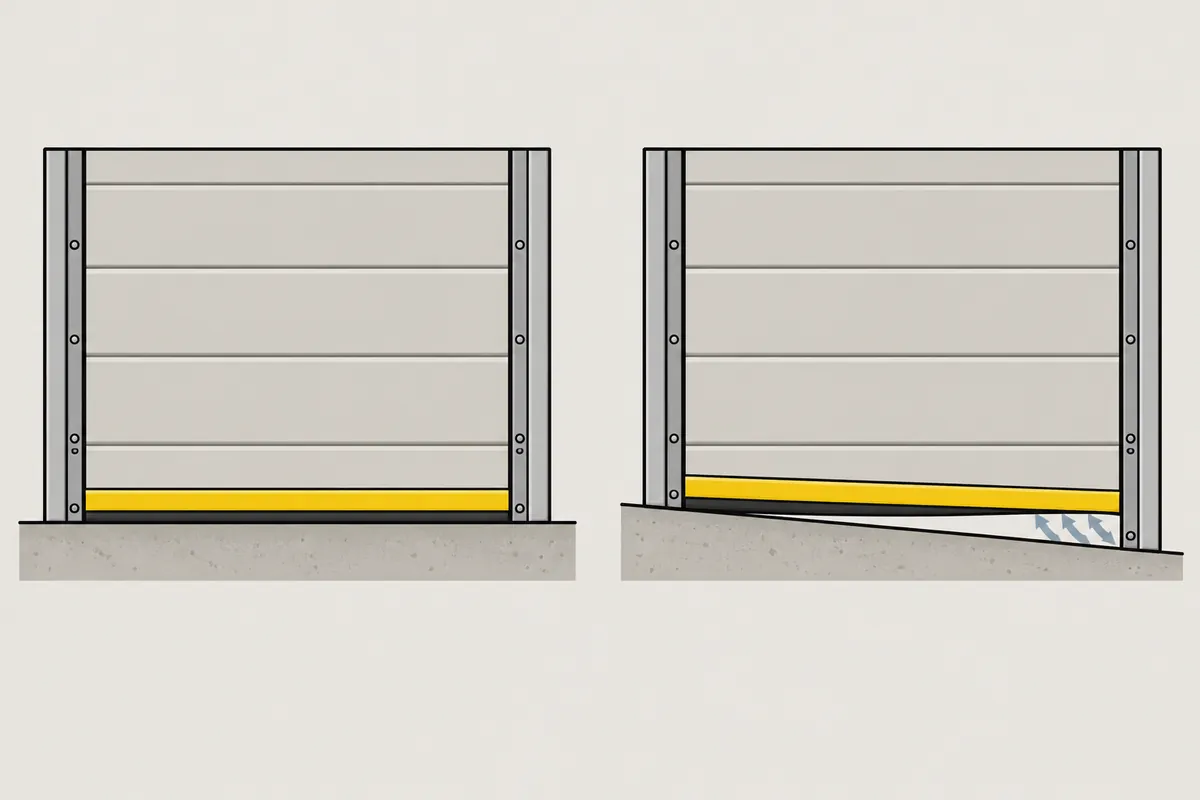

Нижний уплотнитель полотна должен лечь на пол по всей ширине проёма. Инструкции производителей допускают перепад пола по ширине проёма до 10 мм; больше — под полотном остаётся щель, и в неё дует.
У нижнего края ворот нужен водоотвод: вода не должна стоять у уплотнителя и опорных стоек, этого требуют инструкции по монтажу.
Над проёмом и вглубь
Всё пространство, куда уходит полотно, — над проёмом и под потолком на глубину D — должно быть свободно от балок, труб отопления, вентиляции и кабельных лотков. Если что-то мешает, выбирают другой тип подъёма или переносят коммуникации до монтажа.
Если проём кривой
- Неровные стены — выравнивают или ставят окантовку из стального профиля.
- Перепад пола больше допуска — выравнивают пол в проёме до монтажа.
- Проём не прямоугольный — полотно перекрывает проём по наибольшим размерам, а щели по краям закрывают обрамлением.
Чек-лист перед заказом
- Ширина и высота проёма — по три замера.
- Притолока и простенки — по наименьшему значению.
- Глубина помещения до первой балки или стеллажа.
- Что над проёмом: балки, трубы, лотки.
- Пол в проёме ровный, водоотвод есть.
- Материал стены — выдержит ли крепёж.
- Нужна ли калитка и где будет привод.
Источники
- Параметры оборудования — открытые спецификации и инструкции производителей, без марок; значение одного производителя подписано в тексте. Как работаем с источниками
Частые вопросы
Как замерить проём под секционные ворота?
Ширину и высоту — в трёх местах каждую и взять наибольшее. Притолоку, простенки и глубину помещения — тоже в трёх местах, но взять наименьшее.
Какой проём нужен для секционных ворот?
Прямоугольный, с простенками не меньше 120 мм, притолокой под выбранный тип подъёма и свободной глубиной помещения не меньше высоты проёма плюс 500 мм.
Как подготовить проём для секционных ворот?
Выровнять обрамление и пол, усилить проём стальной окантовкой, если стена слабая, и освободить пространство над проёмом и под потолком от коммуникаций.
Нужна ли окантовка проёма?
Если стена держит крепёж и проём ровный — нет. Если основание под направляющие не монолитное — газобетон, пустотелый кирпич, сэндвич-панели, — проём обычно усиливают окантовкой.
