Секционные ворота для склада выбирают по четырём условиям: температуре склада, месту над проёмом, числу проездов и ветру. У распространённых промышленных серий панель 40–45 мм — для отапливаемого склада, до 80 мм с терморазрывом — где тепло особенно важно. Притолока задаёт тип подъёма, число проездов — привод и ресурс (по ГОСТ 31174 не меньше 25 000 циклов), ветровой район — класс ворот: наружные держат не меньше 300 Па.
Класс по ветровой нагрузке — по ГОСТ 31174: А — от 700 Па, Б — 500–699 Па, В — 300–499 Па.
Цикл — одно открывание и одно закрывание ворот; ресурс считают в циклах.

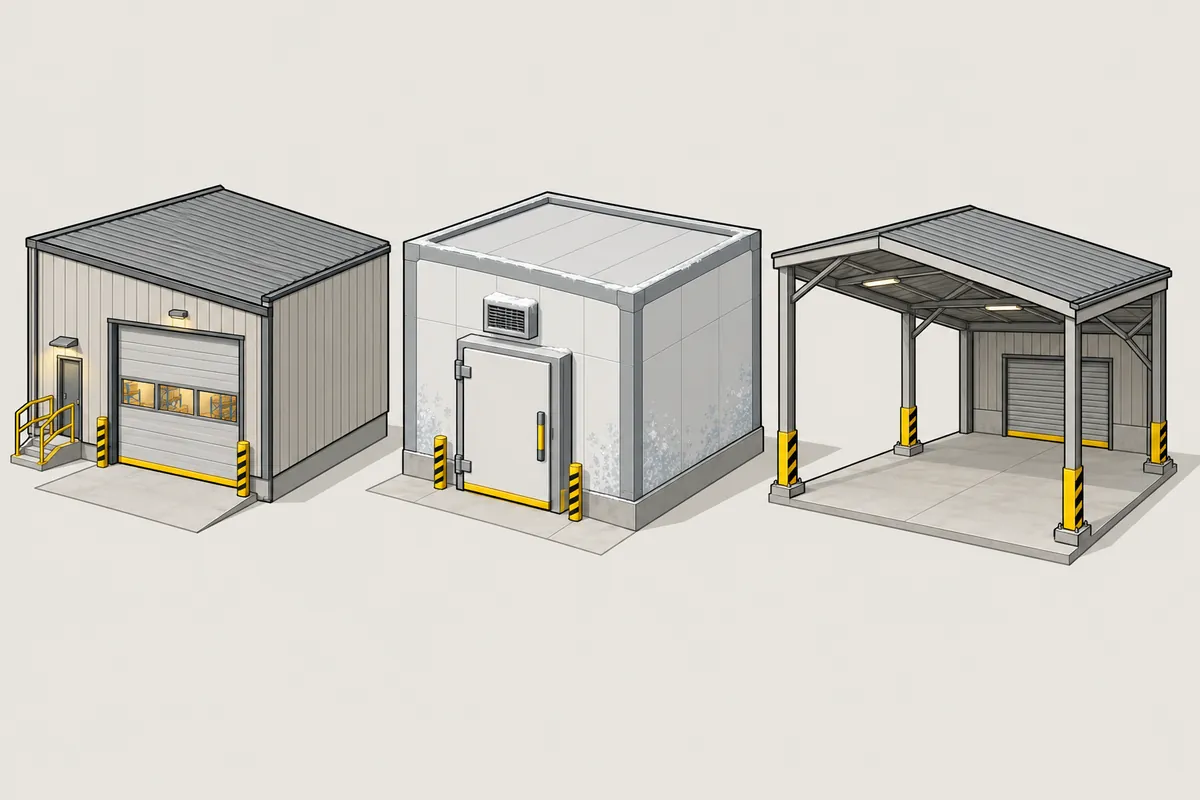

Условие склада и что выбрать
| Условие | Что выбрать | Почему |
|---|---|---|
| Отапливаемый склад | панель 40–45 мм, уплотнители по периметру | ГОСТ 31174 рекомендует для отапливаемых помещений трёхслойные панели (п. 5.1.9) |
| Тёплый склад в холодном климате, холодильник | панель до 80 мм с терморазрывом | терморазрыв ослабляет мостик холода через стальной лист |
| Неотапливаемый склад, навес | панель без требований к теплу или рулонные ворота | тепло держать не нужно, но класс по ветру и ресурс выбирают так же, как для тёплого склада |
| Мало места над проёмом | низкий подъём | хватает 150–260 мм притолоки |
| Высокий потолок, кран-балка | высокий или вертикальный подъём | полотно не занимает место под потолком |
| Много проездов | электропривод, пружины с повышенным ресурсом | стандартный минимум по ГОСТ — 25 000 циклов |
| Десятки проездов в час | скоростные ворота | у тканевых рулонных скоростных ГОСТ задаёт ресурс от 1,5 млн циклов — это другой класс |
Температура склада
Тепло через ворота уходит двумя путями: через саму панель и через щели по периметру. Поэтому выбирают сразу две вещи — толщину панели и уплотнители. Распространённые промышленные панели — 40–45 мм, энергосберегающие — до 80 мм с терморазрывом. Конкретное сопротивление теплопередаче ГОСТ 31174 не нормирует сам: его берут по теплотехническим нормам района и вносят в паспорт ворот.
Размер проёма и притолока
Ворота подбирают под проём, а не наоборот: сначала замеряют ширину, высоту, притолоку, простенки и глубину помещения. От притолоки зависит тип подъёма — низкий, стандартный, высокий или вертикальный. Чем шире проём, тем тяжелее полотно и тем сильнее на него давит ветер.
Сколько проездов
ГОСТ 31174 задаёт для промышленных подъёмно-секционных ворот ресурс не меньше 25 000 циклов. При 20 циклах в день минимальный ресурс расходуется примерно за три с половиной года: 25 000 / (20 × 365). Поэтому при постоянном потоке машин ресурс выбирают с запасом по паспорту, а ворота ставят с электроприводом. Ручное открывание крупногабаритных подъёмных ворот по стандарту требует усилия не больше 260 Н.
Ветер
Наружные ворота по ГОСТ 31174 держат ветровую нагрузку не меньше 300 Па. Класс выбирают по ветровому району здания по СП 20.13330: В — 300–499 Па, Б — 500–699 Па, А — от 700 Па. Широкое полотно под ветром прогибается сильнее — для широких проёмов класс проверяют особенно внимательно.
Калитка, окна, привод
- Калитка нужна, если через ворота ходят люди: не придётся поднимать полотно ради одного человека. Рекомендуемая высота порога — не больше 75 мм, порог отмечают жёлто-чёрными полосами (п. 5.4.9).
- Окна дают свет в зону погрузки. Для остекления стандарт называет закалённое, многослойное стекло и стеклопакеты (п. 5.4.10).
- Привод нужен при частых открываниях. Электрические замки должны открываться и без электричества (п. 7.4).
Источники
- ГОСТ 31174-2017 «Ворота металлические. Общие технические условия», пп. 4.7, 5.1.9, 5.4.9, 5.4.10, 7.4
- СП 20.13330 «Нагрузки и воздействия» — ветровой район здания
- Параметры оборудования — открытые спецификации и инструкции производителей, без марок; значение одного производителя подписано в тексте. Как работаем с источниками
Частые вопросы
Когда секционные ворота не подойдут?
Когда ворота открываются десятки раз в час — тогда смотрят скоростные ворота с ресурсом в миллионы циклов. И когда над проёмом не хватает места даже под низкий подъём — меньше 150 мм притолоки: тогда тип ворот подбирают по месту над проёмом.
Какая толщина панели нужна?
40–45 мм у распространённых промышленных серий; до 80 мм с терморазрывом — там, где тепло особенно важно.
Какой ресурс у секционных ворот?
По ГОСТ 31174 у промышленных подъёмно-секционных — не меньше 25 000 циклов открывания и закрывания. Реальный ресурс конкретной модели указан в её паспорте.
Как выбрать класс по ветровой нагрузке?
По ветровому району здания по СП 20.13330: класс В — 300–499 Па, Б — 500–699 Па, А — от 700 Па. Минимум для любых наружных ворот — 300 Па.
Нужна ли калитка в воротах?
Если через ворота ходят люди — да: калитка экономит циклы привода и пружин, и ради одного прохода не приходится открывать весь проём.
