Пружины секционных ворот регулируют, когда полотно перестало стоять в среднем положении — само ползёт вниз или вверх, — а вручную ворота стали подниматься тяжело. Натяжение меняют поворотом конуса пружины на валу на заданное число оборотов, и это опасная работа: закрученная пружина хранит большую энергию. Инструкции производителей допускают к регулировке только квалифицированный персонал.

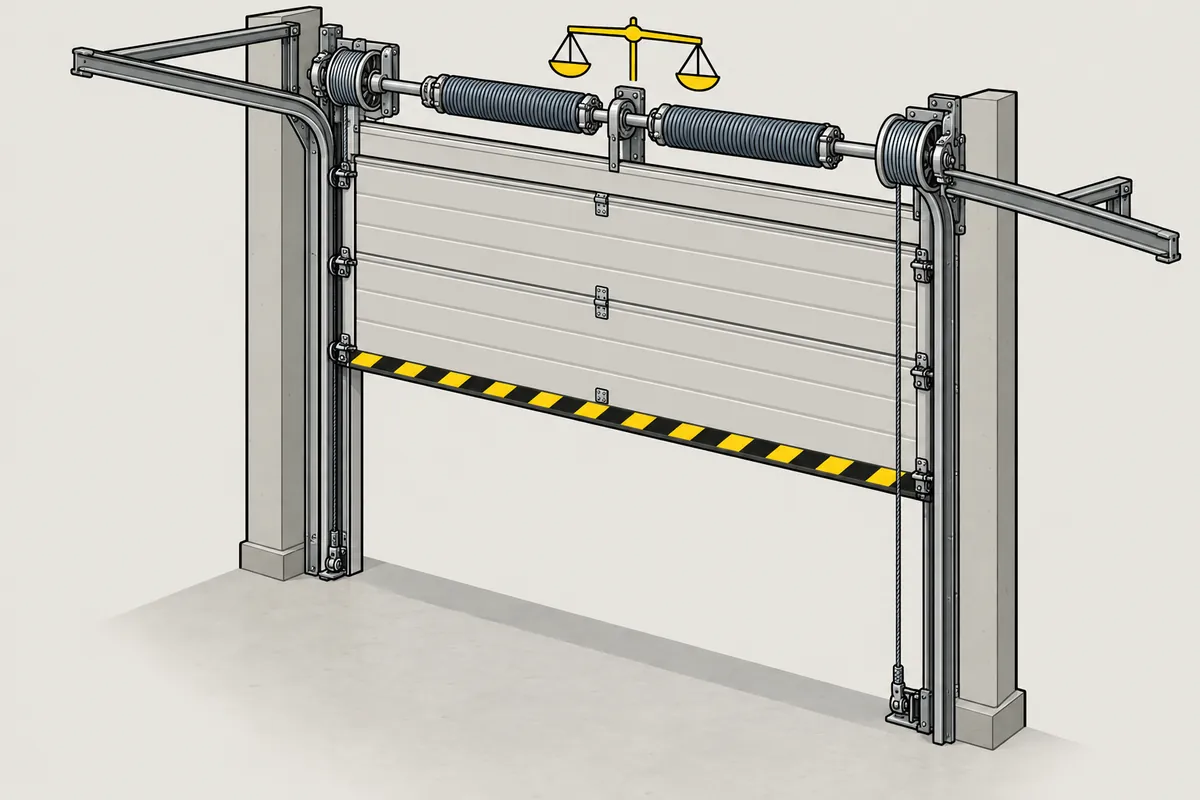

Балансировка — равновесие веса полотна и усилия пружин: уравновешенное полотно стоит в любом положении.
Число оборотов пружины — на сколько оборотов закручивают пружину при настройке; его указывает изготовитель под массу конкретного полотна.
Признаки, что пора регулировать
| Признак | Вероятная причина | Что делать |
|---|---|---|
| Полотно само опускается из середины | пружины ослабли или на полотно добавили вес | проверить пружины и тросы, перенастроить — специалист |
| Полотно само поднимается | пружины перетянуты | ослабить натяжение — специалист |
| Ворота перекашивает, один край ниже | тросы натянуты неравномерно | выровнять тросы по клиновым кронштейнам |
| Тяжело открывать вручную, привод гудит | разбалансировка или туго идут ролики | проверить балансировку, подтянуть ролики к направляющим |
| Скрип и стук в районе вала | сухие пружины, грязь | очистить и смазать пружины |
| Пружина лопнула, на валу зазор между витками | конец ресурса пружины | заменить пружину, не подтягивать |
Как устроен узел пружины
На валу над проёмом — одна или несколько торсионных пружин. Один конец пружины закреплён на неподвижном кронштейне, другой — в натяжном конусе, который зажат на валу. Поворачивая конус, пружину закручивают на заданное число оборотов. Тросы с барабанов вала идут к нижней панели и передают усилие пружин на полотно.
Пружины подбирают под массу полотна. Поэтому производители прямо запрещают навешивать на полотно лишнее: дополнительные элементы перегружают пружины и сбивают балансировку.
Почему это опасно
Закрученная торсионная пружина хранит энергию, которой хватает, чтобы поднимать всё полотно ворот. Если сорвать конус или работать неподходящим инструментом, вал и пружина раскручиваются рывком. Поэтому инструкции требуют, чтобы настройку и ремонт выполнял только квалифицированный персонал, а ГОСТ 31174 — чтобы пружины и тросы можно было заменить без разрушения ворот (п. 7.1).
Если ворота перестали держать полотно, их закрывают, обесточивают привод и вызывают сервис.
Как часто проверять
Одна из открытых инструкций производителя привязывает проверку пружинного механизма к интенсивности:
| Открываний в день | Проверка пружин |
|---|---|
| до 5 | раз в 9 лет |
| до 10 | раз в 4,5 года |
| до 20 | раз в 2,5 года |
| до 50 | раз в год |
По той же инструкции после примерно 20 000 циклов состояние пружин проверяет специалист. Это сходится с ГОСТ 31174: минимальный ресурс промышленных секционных ворот — 25 000 циклов.
Порядок работ — в общем виде
- Ворота закрывают, привод обесточивают.
- Проверяют тросы: целы, натянуты равномерно, лежат в канавках барабанов.
- Сверяют число оборотов пружин с паспортом или табличкой ворот.
- Натяжение меняют поворотом натяжного конуса инструментом, который указан в инструкции, придерживая конус на каждом шаге.
- Проверяют полотно: на половине высоты оно должно стоять.
- Если полотно не держится и после настройки, пружину меняют.
Конкретное число оборотов и порядок — только по инструкции изготовителя ворот.
Когда меняют, а не подтягивают
- Пружина лопнула. На валу видно разрыв или зазор между витками.
- Пружина отработала ресурс. Подтягивать её бессмысленно: ресурс считают в циклах, и натяжение его не вернёт.
- Пружины в паре. Если их две, обычно меняют обе: вторая отработала столько же циклов.
Источники
- ГОСТ 31174-2017 «Ворота металлические. Общие технические условия», п. 7.1
- Параметры оборудования — открытые спецификации и инструкции производителей, без марок; значение одного производителя подписано в тексте. Как работаем с источниками
Частые вопросы
Как натянуть пружину на секционных воротах самостоятельно?
Не стоит: закрученная пружина хранит большую энергию, и инструкции производителей допускают к настройке только квалифицированный персонал. Самому можно проверить признаки и закрыть ворота до приезда сервиса.
Как натянуть трос на секционных воротах?
Тросы регулируют в клиновых карманах нижних кронштейнов так, чтобы полотно одинаково касалось пола, а оба троса были натянуты равномерно. Перед этим ворота закрывают и обесточивают.
Почему секционные ворота сами опускаются?
Чаще всего ослабли пружины или полотно стало тяжелее. Уравновешенное полотно стоит в любом положении — если нет, нужна балансировка.
Как отрегулировать подъёмные ворота с двумя пружинами?
Обе пружины настраивают на одинаковое число оборотов, указанное изготовителем. Разное натяжение перекашивает полотно и нагружает один трос сильнее другого.
