Подъёмный стол — платформа на ножничном механизме, которую гидроцилиндр поднимает и опускает вместе с грузом. На складе его ставят там, где перепад между полом и кузовом больше, чем может закрыть доклевеллер, или где нужно поднимать груз с уровня земли. Распространённые складские модели поднимают от нескольких сотен килограммов до 2 т.
Подъёмный стол — грузоподъёмная платформа на ножничном механизме: поднимает и опускает груз по вертикали.
Ножничный механизм — пары перекрещенных балок с шарниром посередине: когда цилиндр их раздвигает, платформа идёт вверх.
Как устроен
Основа стола — стальная рама на полу или в приямке. На ней ножничный механизм: пары перекрещенных балок, соединённых шарниром. Гидроцилиндр раздвигает ножницы, и платформа поднимается; насосная станция с электродвигателем подаёт в цилиндр масло.
Когда насос останавливается, обратный клапан не выпускает масло из цилиндра, и стол держит груз на заданной высоте. Чтобы опустить платформу, открывают спускной клапан — масло уходит обратно в бак.
Какие бывают
| Признак | Варианты | Что это даёт |
|---|---|---|
| Установка | стационарный — на полу или в приямке; передвижной — на колёсах | стационарный — постоянный пост, передвижной — подъём там, где нужно сейчас |

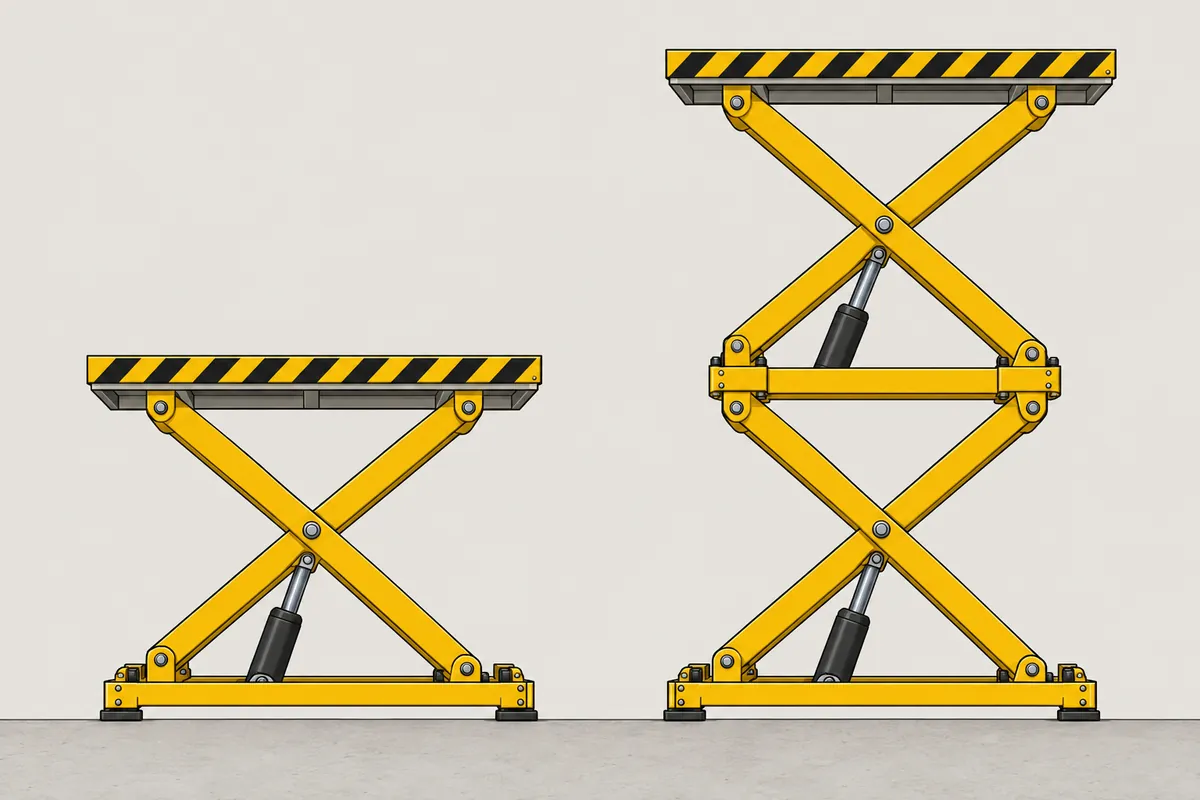

| Ножницы | одна пара; две и больше | одна пара устойчивее, несколько — выше подъём |
| Привод | гидравлический с электронасосом; механический — рычаг или педаль | электрический — для частой работы, механический — без розетки |
| Платформа | ровная; наклоняемая; с откидным мостиком | мостик перекрывает зазор до кузова, наклон — для ящиков |
Сколько поднимает и на какую высоту
| Параметр | Значение |
|---|---|
| Грузоподъёмность складских моделей | от нескольких сотен килограммов до 2 т большегрузные исполнения — на десятки тонн |
| Высота подъёма | зависит от числа ножниц у одного производителя: 860 мм с одной парой, 1260 мм с двумя |
| Платформа под европаллету | не меньше 1000 × 1400 мм по рекомендации одного из производителей |
Цифры — из открытых описаний производителей: у конкретной модели грузоподъёмность и высота указаны в паспорте.
Подъёмный стол у дока
Доклевеллер закрывает перепад в пределах своего хода — у стандартных моделей около 300 мм вверх и вниз. Если к складу приезжают и фуры, и низкие фургоны, а перепад больше, у дока ставят подъёмный стол.

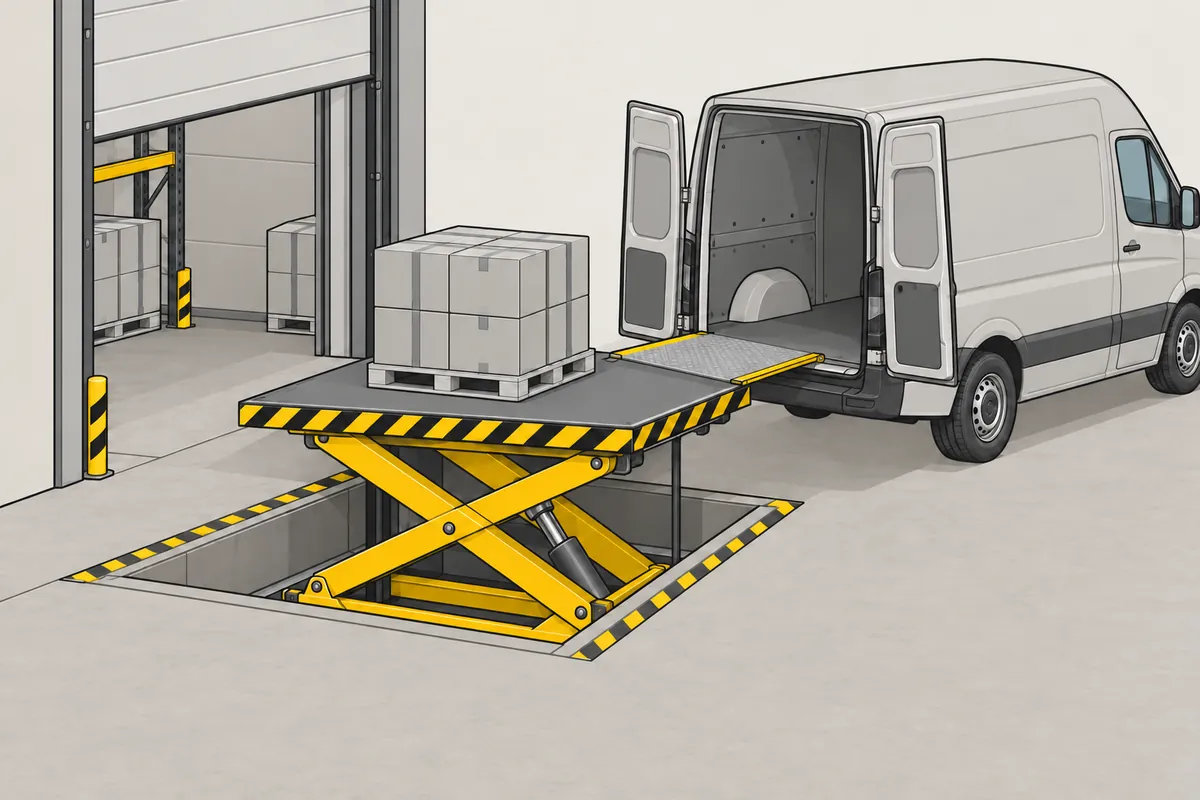

Стол встраивают в приямок перед воротами. Машина подъезжает вплотную, стол поднимается или опускается до уровня кузова, а откидной мостик перекрывает зазор. Можно ставить стол и без приямка — так дешевле монтаж, но платформа в нижнем положении стоит над полом.
Когда стол, а когда доклевеллер
- Перепад в пределах хода доклевеллера — доклевеллер: быстрее и дешевле в работе.
- Перепад больше хода — подъёмный стол или стол вместе с доклевеллером.
- Груз поднимают с земли без дебаркадера — подъёмный стол или мобильная рампа.
- Комплектация, конвейер, сборка — стационарный стол как рабочее место.
Безопасность
- Обратный клапан держит груз, если остановился насос.
- Концевой выключатель отключает привод в крайнем положении.
- Груз распределяют по платформе равномерно и не превышают грузоподъёмность из паспорта.
- Поднятый стол без присмотра не оставляют, а людей на платформе не поднимают, если стол для этого не предназначен.
Источники
- Параметры оборудования — открытые спецификации и инструкции производителей, без марок; значение одного производителя подписано в тексте. Как работаем с источниками
Частые вопросы
Что такое подъёмный стол?
Платформа на ножничном механизме, которую гидроцилиндр поднимает вместе с грузом. Её ставят на складах, у доков и на производстве, чтобы поднять груз до кузова, конвейера или рабочего места.
Чем подъёмный стол отличается от доклевеллера?
Доклевеллер — плита на краю дебаркадера, закрывает небольшой перепад, около 300 мм вверх и вниз у стандартных моделей. Подъёмный стол поднимает весь груз по вертикали и справляется с перепадом больше.
Сколько поднимает подъёмный стол?
Складские модели — от нескольких сотен килограммов до 2 т; большегрузные исполнения рассчитаны на десятки тонн. Точная цифра — в паспорте модели.
Какие бывают подъёмные столы?
Стационарные и передвижные; с одной парой ножниц и с несколькими; с гидравлическим электроприводом и механические — с рычагом или педалью.
