Дебаркадер на складе — приподнятая площадка вдоль стены здания, пол которой стоит на уровне пола кузова грузовика: машина встаёт к ней задним бортом, и груз завозят погрузчиком без подъёма. Под седельные полуприцепы дебаркадер обычно делают высотой около 1200 мм. Это же слово означает плавучую пристань на реке, поэтому в складском смысле говорят «складской дебаркадер» или «погрузочная рампа».
Дебаркадер — погрузочная площадка здания на уровне пола кузова; через неё груз переходит из машины на склад.
Док — одно место погрузки на дебаркадере: ворота, а перед ними — доклевеллер и герметизатор проёма.
Два значения слова
Первое значение — речное: дебаркадер — плавучая пристань, баржа или понтон у берега, к которой причаливают суда. В поиске по одному слову «дебаркадер» почти вся выдача — про него.
Второе значение — складское и строительное: погрузочная площадка здания на высоте кузова. Слово общее с вокзалами — там дебаркадером называют навес над платформами. На складе, в магазине и в торговом центре это всегда место, где разгружают машины.

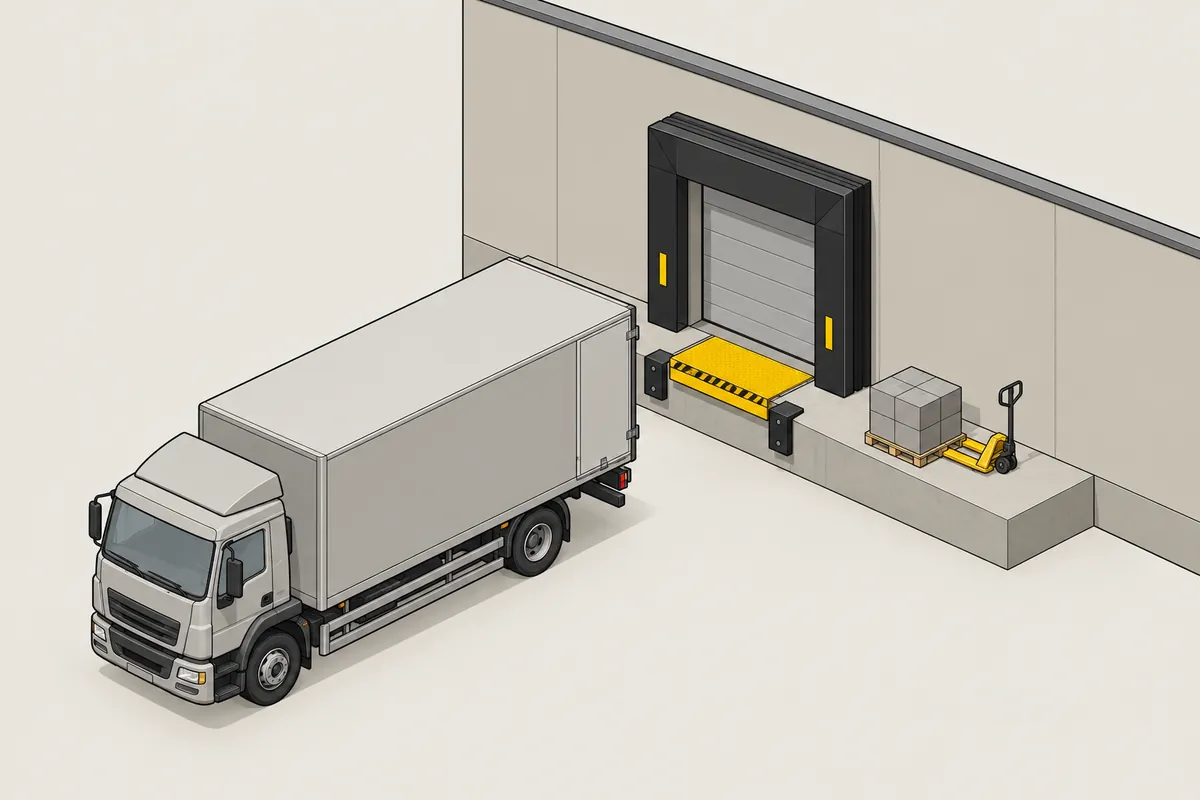

Дебаркадер в магазине
У магазина и торгового центра дебаркадер — зона приёмки товара с задней или боковой стороны здания, подальше от входа для покупателей. Машины поставщиков подъезжают к нему задом, товар вывозят на тележках или штабелёрах прямо в складскую часть магазина.
| Складской дебаркадер | Дебаркадер магазина | |
|---|---|---|
| Сколько доков | от нескольких до десятков, вдоль всей стены | обычно один-два поста |
| Транспорт | седельные полуприцепы, контейнеровозы | чаще средне- и малотоннажные грузовики и фургоны |
| Техника | погрузчики и электротележки | ручные тележки, штабелёры |
| Оборудование поста | ворота, доклевеллер, герметизатор проёма | ворота, часто доклевеллер или подъёмный стол |
Так как к магазину приезжают машины разной высоты, а места для нескольких постов разной высоты нет, перепад там особенно важен: разницу между полом кузова и площадкой закрывает доклевеллер или перегрузочный подъёмный стол.
Как устроен складской дебаркадер

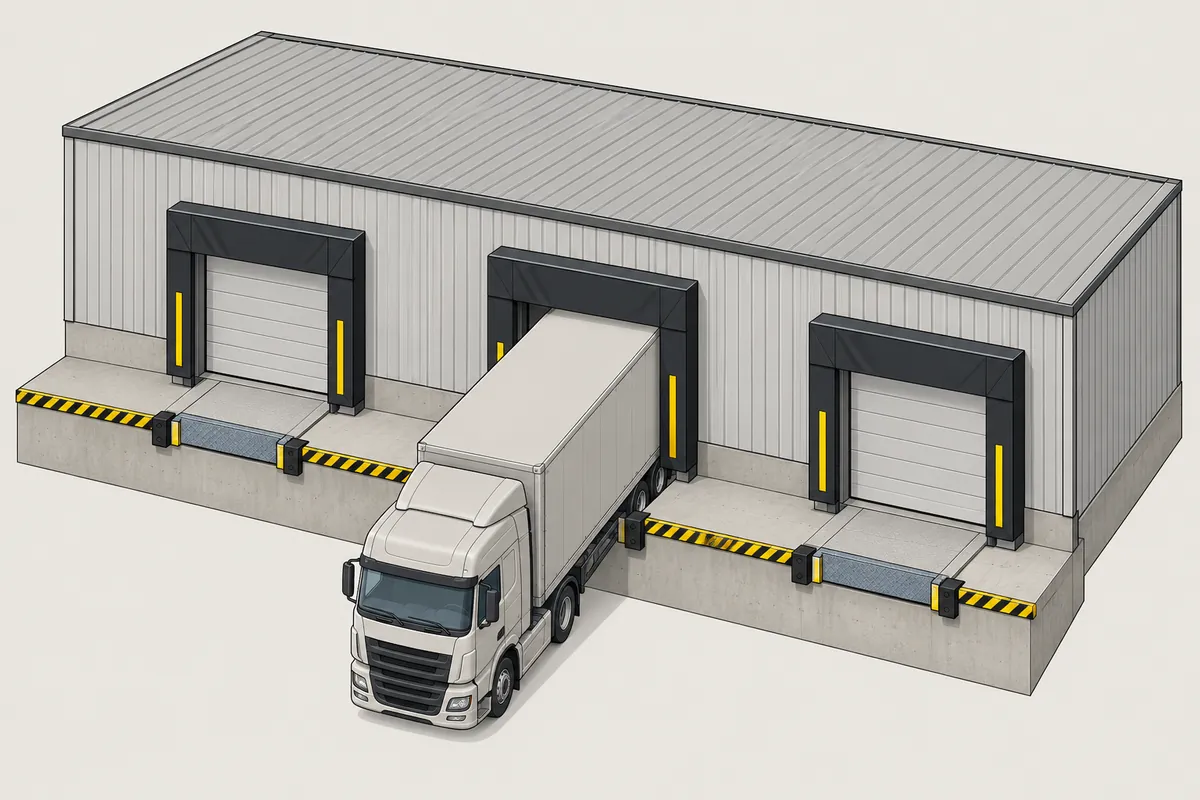

Дебаркадер — сплошная площадка вдоль стены, а в ней — ряд доков. У каждого дока в стене ворота, перед воротами в краю площадки — доклевеллер, снаружи вокруг проёма — герметизатор. Машину ставят торцом к доку, ворота открывают, доклевеллер опускает аппарель на пол кузова.
Высоту площадки выбирают под машины, которые приезжают чаще всего. Под седельные полуприцепы — около 1200 мм; разницу с кузовами другой высоты закрывает доклевеллер, у стандартных моделей ход — до 300 мм вверх и вниз.

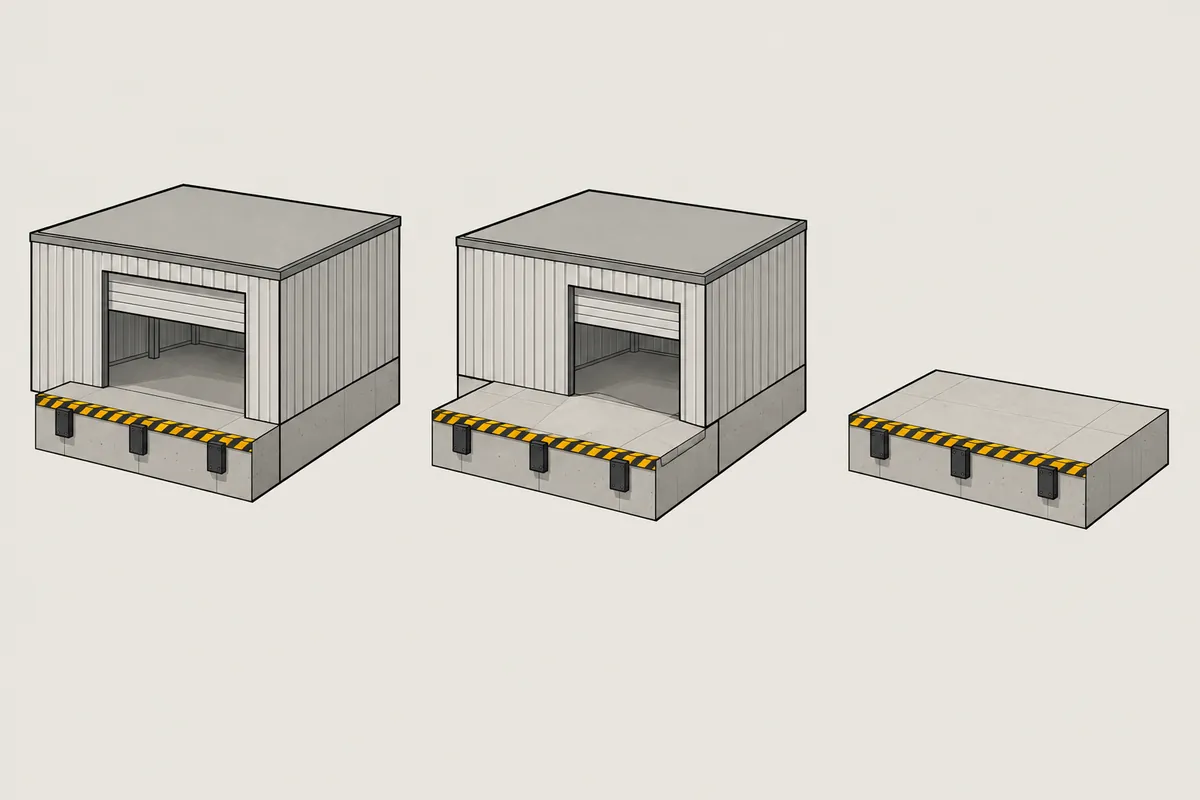

Какие бывают
| Вид | Где применяют | Ограничения |
|---|---|---|
| Встроенный в здание | новые склады: пол склада сразу на высоте кузова, доки в наружной стене | высоту закладывают в проект, потом её не поменять |
| Пристроенный | склад с полом на уровне земли: площадку пристраивают снаружи вдоль стены | нужен пандус или подъёмник между площадкой и полом склада |
| Отдельно стоящий | открытые площадки, временные склады | груз идёт по площадке без укрытия, если над ней нет навеса |
| Мобильная рампа вместо дебаркадера | разовые и редкие разгрузки | один пост, погрузчик заезжает в кузов с земли |
Размеры дебаркадера
| Что | Значение | Откуда |
|---|---|---|
| Высота площадки над проездом | около 1200 мм под седельные полуприцепы | данные производителей; подробно — в статье о высоте дебаркадера |
| Ширина площадки со стороны подъезда машин | не меньше 1,5 м | приказ Минтруда № 814н, п. 51 |
| Уклон площадки со стороны подъезда | не больше 5° | 814н, п. 51 |
| Ширина эстакады, по которой ездит сам транспорт | не меньше 3 м | 814н, п. 51 |
| Ворота дока | около 2,6–3,0 м в ширину и 2,7–3,0 м в высоту | методики подбора производителей; подробно — в статье о размерах ворот под грузовые машины |
| Ход стандартного доклевеллера | до 300 мм вверх и вниз | данные производителей |
1,5 м — минимум правил охраны труда. На практике площадку делают шире: на ней разворачивается погрузчик, стоят паллеты перед загрузкой, а у края открываются доклевеллеры.
Что требуют правила охраны труда
Для правил охраны труда дебаркадер — это рампа или погрузочная платформа. Приказ Минтруда № 814н (раздел VI, п. 51–52) требует, чтобы площадка стояла вровень с полом кузова, со стороны подъезда была не уже 1,5 м и имела отбойники. Все требования таблицей — в статье о рампе на складе.
Из чего делают
Встроенный дебаркадер — продолжение пола склада: монолитный железобетон на фундаменте или на грунтовом основании. Пристроенные и отдельно стоящие делают так же из бетона либо на стальном каркасе с настилом. Край площадки защищают стальным уголком: о него трутся колёса погрузчиков и аппарели.
Что ставят на дебаркадер
- Ворота — в проём стены за каждым доком; на тёплом складе обычно секционные утеплённые.
- Доклевеллер — платформа в краю площадки; выравнивает пол склада и кузова.
- Герметизатор проёма — снаружи вокруг ворот; закрывает щель между кузовом и стеной.
- Отбойники — на стене или краю площадки; принимают удар кузова, когда машина сдаёт назад.
С чего начинают проект дебаркадера
- Транспорт. Какие машины приезжают и в каких долях — от этого зависят высота и число постов.
- Высота. Под самый частый тип машин; остальной перепад закрывает доклевеллер. Расчёт — в статье о высоте дебаркадера, там же калькулятор.
- Число доков. По числу машин за смену и времени, которое каждая стоит у ворот.
- Ворота. Размер — под ширину и высоту кузова с запасом; на тёплом складе — утеплённые секционные.
- Оборудование поста. Доклевеллер в краю площадки, герметизатор проёма снаружи, отбойники, колёсные направляющие.
- Площадка перед доками. Место, где фура развернётся и сдаст к воротам задним ходом.
Как ещё называют
Складской дебаркадер, погрузочная рампа, погрузочная платформа, погрузочно-разгрузочная площадка, зона погрузки. Одно место погрузки на дебаркадере называют доком или постом.
Источники
- Правила по охране труда при эксплуатации промышленного транспорта, приказ Минтруда России № 814н, раздел VI, п. 51–52
- Параметры оборудования — открытые спецификации и инструкции производителей, без марок; значение одного производителя подписано в тексте. Как работаем с источниками
Частые вопросы
Что такое дебаркадер в магазине?
Зона приёмки товара на задней стороне магазина или торгового центра. Машины поставщиков встают к ней задом, и товар разгружают сразу в складскую часть, минуя торговый зал.
Что такое дебаркадер в здании?
Часть здания, приподнятая до уровня кузова грузовика, с воротами для разгрузки. В проектах складов и торговых центров так называют зону погрузки.
Что ставят на дебаркадер?
На каждый док — ворота в проём стены, доклевеллер в край площадки, герметизатор проёма снаружи вокруг ворот и отбойники, которые принимают удар кузова.
Какой высоты делают дебаркадер?
Под седельные полуприцепы — около 1200 мм от проезда. Если приезжают машины разной высоты, перепад закрывает доклевеллер. Как выбрать высоту под свой транспорт — в статье о высоте дебаркадера.
Какой ширины должен быть дебаркадер?
По правилам охраны труда (приказ Минтруда № 814н, п. 51) — не меньше 1,5 м со стороны подъезда машин. На складе с погрузчиками площадку делают шире, чтобы погрузчик мог развернуться у ворот.
