ГОСТ 31174-2017 — общие технические условия на металлические ворота. Для промышленных секционных ворот он задаёт минимум: ветровая нагрузка не ниже 300 Па, ресурс не меньше 25 000 циклов открывания, усилие ручного открывания крупных подъёмных ворот не больше 260 Н. Сам по себе стандарт добровольный — обязательным его делает ссылка в договоре, проекте или схеме сертификации.
ГОСТ 31174-2017 — межгосударственный стандарт «Ворота металлические. Общие технические условия», в России действует с 1 марта 2018 года.
Цикл — одно открывание и одно закрывание ворот; ресурс в стандарте считают в циклах без поломок.
Важно. Это пересказ, а не текст стандарта. Номера пунктов даны, чтобы сверяться с первоисточником. К стандарту внесены поправки 2021 и 2022 годов — работайте с редакцией, где они учтены.
На что распространяется
ГОСТ 31174 охватывает металлические ворота любой схемы открывания — распашные, откатные, секционные, складные, рулонные, — которые ставят в проёмы зданий, в том числе гаражей, и в ограждения открытых площадок. Он описывает ворота как изделие: на какие классы они делятся, какие характеристики должны быть подтверждены, как их принимают и испытывают.
Стандарт не распространяется на лифтовые и шлюзовые ворота, на дополнительные требования пожарной безопасности и на механизмы автоматического привода. Требования к конкретному типу ворот уточняют в его отдельном стандарте или в технических условиях изготовителя (раздел 1).
Из чего состоит стандарт
| Раздел | О чём |
|---|---|
| 1–3 | область применения, ссылки на другие стандарты, термины |
| 4 | классификация ворот и их условное обозначение |
| 5 | технические требования: конструкция, отклонения размеров, эксплуатационные характеристики, материалы, замки и петли, маркировка, комплектность |
| 6 | правила приёмки |
| 7 | требования безопасности при эксплуатации |
| 8 | методы контроля и испытаний |
| 9 | входной контроль при поставке |
| 10 | упаковка, транспортирование и хранение |
| 11 | рекомендации по монтажу |
| 12 | гарантии изготовителя |
Ворота стандарт классифицирует по назначению (промышленные, для общественных зданий, бытовые, для частных владений), по способу открывания (сдвижные, распашные, подъёмные, рулонные, складные), по конструкции полотна, по типу механизма — ручной или автоматический привод — и по ветровой нагрузке (раздел 4).
Классы по ветровой нагрузке
По давлению ветра, которое выдерживает полотно, ворота делят на три класса (п. 4.7). Минимум для любых ворот — 300 Па: слабее класса В стандарт не допускает.
| Класс | Давление ветра |
|---|---|
| А | 700 Па и более |
| Б | от 500 до 699 Па |
| В | от 300 до 499 Па |
Какой класс нужен на конкретном здании, считают по ветровому району — в России по СП 20.13330 «Нагрузки и воздействия». Чем шире полотно и выше открытость площадки, тем строже требование.
Основные показатели по таблице 2
Таблица 2 стандарта собирает эксплуатационные показатели по типам ворот. Для промышленного объекта важнее всего ресурс, усилие ручного открывания и прочность полотна.
| Показатель | Секционные (подъёмные) | Рулонные роллетные |
|---|---|---|
| Ресурс без поломок циклов, не менее | 25 000 — для промышленных | 10 000 |
| Усилие ручного открывания Н, не более | 260 — для крупногабаритных подъёмных | 150 |
| Прочность крепления секций между собой Н, не менее | 1000 | 300 |

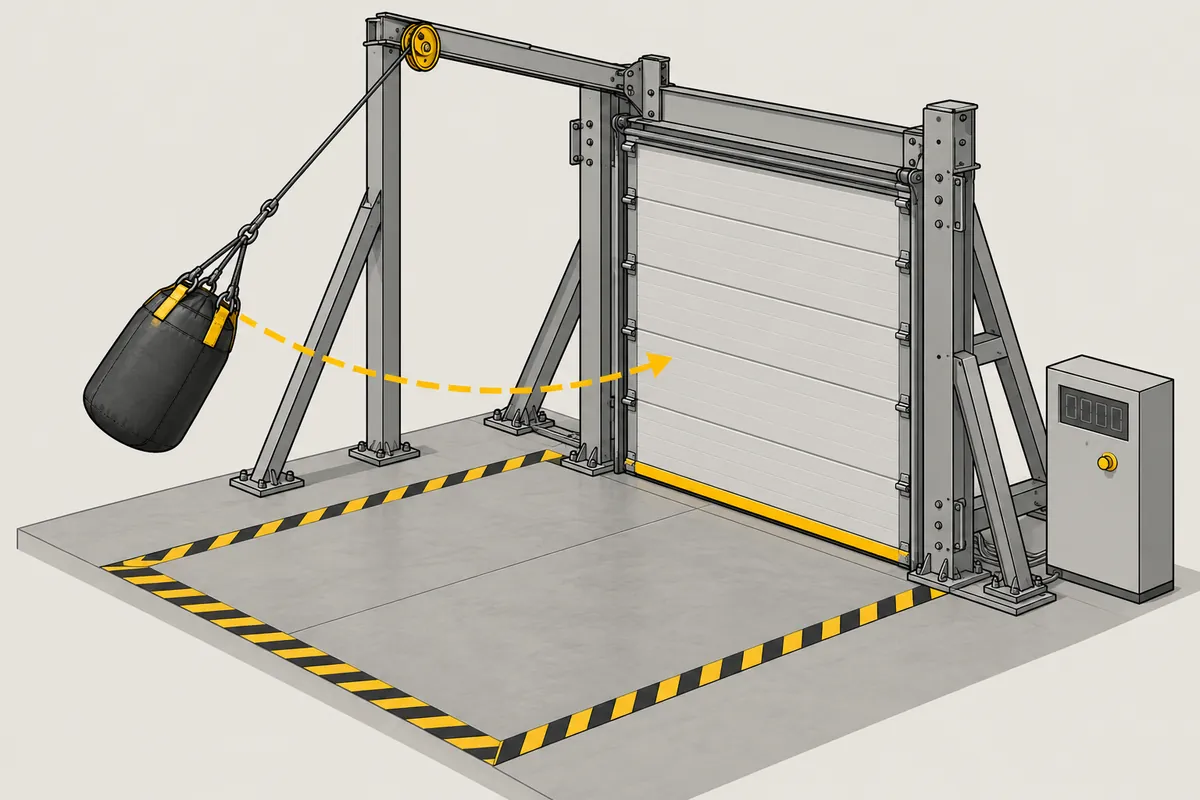

| Удар мягким телом массой 30 кг Дж, не менее | 150 | не нормируется |
Скоростные ворота стандарт выделяет отдельно: рулонные из ткани должны выдерживать не меньше 1,5 млн циклов, скоростные подъёмно-секционные спиральные — 3 млн (п. 5.1.15). Это другой класс изделий, рассчитанный на десятки проездов в час.
Сноска к таблице 2 оговаривает: показатели применяют, если их значения установлены в документации на конкретные ворота и подтверждены испытаниями. Поэтому ссылка на ГОСТ в паспорте без чисел ничего не гарантирует — смотреть надо на сами значения.
Ресурс по типам ворот
| Тип ворот | Ресурс, циклов, не менее |
|---|---|
| Распашные, откатные, складные, бытовые секционные | 20 000 |
| Подъёмно-секционные промышленные | 25 000 |
| Рулонные роллетные | 10 000 |
| Скоростные рулонные из ткани | 1 500 000 |
| Скоростные подъёмно-секционные спиральные | 3 000 000 |
25 000 циклов — это около 3,4 года при 20 открываниях в день без выходных. На складе с частыми проездами ресурс ворот считают по своему графику, а не по минимуму стандарта.
Требования безопасности
Раздел 7 описывает, что защищает людей у работающих ворот. Для подъёмных и секционных ворот главное:
| Требование | Значение | Пункт |
|---|---|---|

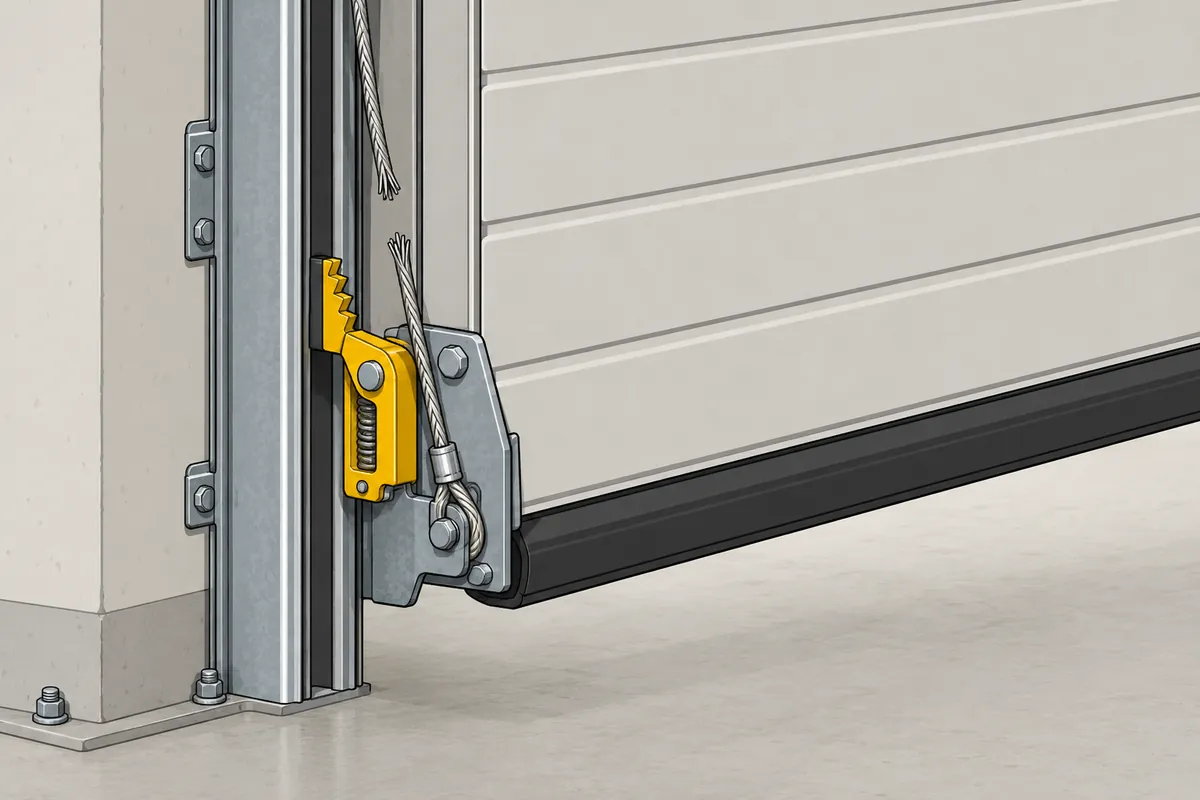

| Защита от падения полотна при обрыве троса или пружины | полотно останавливается, пройдя не больше 300 мм | 7.3 |
| Запас прочности троса | коэффициент безопасности не меньше 6 | 7.3 |
| Запас прочности цепи | коэффициент не меньше 6 | 7.11 |
| Диаметр барабана или шкива для троса | не меньше 20 диаметров троса | 7.10 |
| Скорость полотна, которое движется только под силой тяжести | не больше 0,3 м/с | 7.9 |
| Сила удара автоматических ворот по препятствию | не больше 400 Н | 7.9 |
| Острые кромки | скруглены радиусом не меньше 3 мм | 7.5 |
| Порог калитки | рекомендуется не выше 75 мм, отмечается жёлто-чёрными полосами | 5.4.9, 7.6 |
Для автоматических ворот 400 Н — главное число: если полотно встретило человека или машину, сила, с которой оно давит, не должна превышать этой величины.
Материалы
- Сталь листа полотна — рекомендуемая толщина не меньше 0,45 мм (п. 5.4.1).
- Алюминиевые элементы должны выдерживать не меньше 1000 часов в соляном тумане (п. 5.3.3).
- Замки ворот и калиток — класса не ниже 3-го (п. 5.5.6).
Приёмка и гарантия
- Приёмо-сдаточные испытания проходят не меньше двух образцов из партии; если они не прошли, проверку повторяют на удвоенном числе образцов (п. 6.5).
- Периодические испытания — не реже раза в пять лет, а также при изменении конструкции (п. 6.7).
- Гарантийный срок — не меньше одного года с момента продажи (п. 12.2), при условии, что соблюдены правила транспортирования, хранения, монтажа и эксплуатации.
- Монтаж выполняют специализированные организации или бригады изготовителя по инструкции, окончание работ подтверждают актом (раздел 11).
ГОСТ 31174-2017 и ГОСТ 31174-2003
Стандарт 2017 года заменил ГОСТ 31174-2003. При подготовке использованы европейские стандарты на ворота EN 13241-1, EN 12453 и EN 12426, но не дословно — в стандарте это обозначено как неэквивалентная степень соответствия (NEQ). Если в старом договоре или паспорте стоит ссылка на версию 2003 года, для новых ворот её стоит заменить.
Чего в стандарте нет
Числа по теплу. Классификации по сопротивлению теплопередаче в ГОСТ 31174 нет (примечание к п. 4.1): оно зависит от размеров, полотна, узлов примыкания и климата слишком сильно, чтобы задать одну шкалу. Стандарт требует, чтобы ворота для отапливаемых помещений давали теплозащиту по нормам района строительства (п. 5.1.8), а фактическое значение изготовитель вносит в паспорт ворот.
Своей шкалы воздухопроницаемости. Пункт 5.1.10 отсылает к нормам на здание.
Правил проектирования дока. Высота рампы, доклевеллеры, герметизаторы проёма в стандарт не входят: он о воротах как об изделии, а не об узле погрузки.
Что проверить в документах на ворота
- В паспорте названы ГОСТ 31174 или технические условия изготовителя, по которым сделаны ворота.
- Указаны числа: класс по ветровой нагрузке, ресурс в циклах, приведённое сопротивление теплопередаче — а не только слово «соответствует».
- Ресурс промышленных секционных ворот — не меньше 25 000 циклов.
- Показатели подтверждены испытаниями; периодические испытания стандарт требует проводить не реже раза в пять лет (п. 6.7).
- Для площадки с сильным ветром класс ворот подтверждён расчётом по СП 20.13330.
Источники
- ГОСТ 31174-2017 «Ворота металлические. Общие технические условия», разделы 1, 4–7, 11, 12, пп. 4.1, 4.7, 5.1.8, 5.1.15, 5.3.3, 5.4.1, 5.4.9, 5.5.6, 6.5, 6.7, 7.3, 7.5, 7.9–7.11, 12.2, таблица 2
- Федеральный закон № 162-ФЗ «О стандартизации в Российской Федерации», ст. 26 — добровольность стандартов
- СП 20.13330 «Нагрузки и воздействия» — ветровой район здания
Частые вопросы
Обязателен ли ГОСТ 31174?
Сам по себе нет: по ч. 1 ст. 26 закона 162-ФЗ «О стандартизации» национальные стандарты применяются добровольно, если законодательство не установило иное. Обязательным для сторон его делает ссылка в договоре поставки, в задании на проектирование или в схеме сертификации — тогда соответствие проверяют по нему.
Сколько циклов должны выдержать промышленные секционные ворота?
Не меньше 25 000 циклов открывания и закрывания без поломок — это требование п. 5.1.15 для подъёмно-секционных промышленных ворот. Для рулонных роллетных минимум ниже — 10 000 циклов.
Есть ли в ГОСТ 31174 требования к утеплению ворот?
Конкретного числа нет. Стандарт требует, чтобы ворота для отапливаемых зданий обеспечивали теплозащиту по нормам района строительства, а приведённое сопротивление теплопередаче изготовитель указывает в паспорте.
Распространяется ли стандарт на доклевеллеры?
Нет. ГОСТ 31174 касается только ворот. Доклевеллеры, герметизаторы проёма и другое перегрузочное оборудование в него не входят.
Где взять полный текст?
Официальный текст публикует Росстандарт, его также размещают справочные базы нормативных документов. Сверяйтесь с редакцией, где учтены поправки 2021 и 2022 годов.
Какой гарантийный срок на ворота по ГОСТ 31174?
Не меньше одного года с момента продажи (п. 12.2), если соблюдены правила транспортирования, хранения, монтажа и эксплуатации. Изготовитель может дать больше — это указывают в паспорте.
Какое усилие допускается при ударе автоматических ворот?
Сила, с которой полотно автоматических ворот давит на препятствие, не должна превышать 400 Н (п. 7.9). Это защищает людей и машины, оказавшиеся в проёме.
