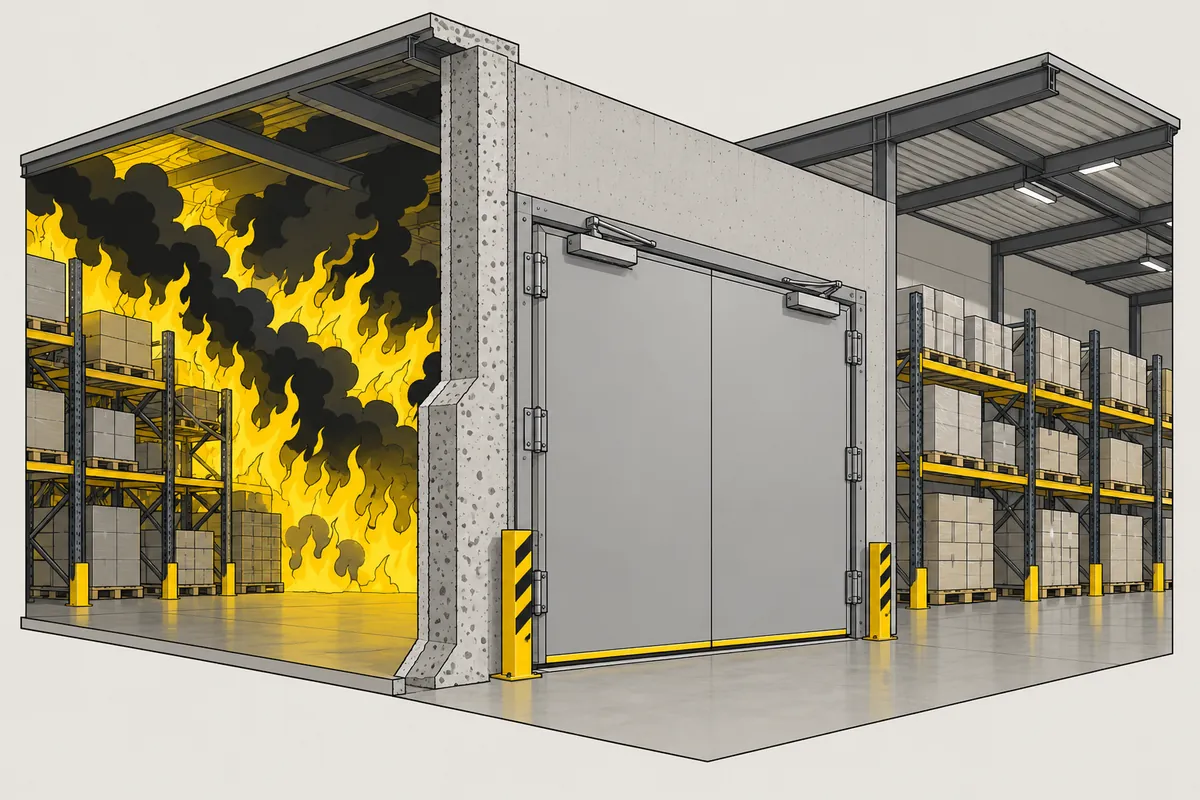

Противопожарные ворота ставят в проёмах противопожарных преград — стен, перегородок и перекрытий, которые делят здание на пожарные отсеки или отделяют опасные помещения. Предел огнестойкости EI показывает, сколько минут ворота при пожаре сохраняют целостность (E) и не прогреваются с обратной стороны (I). По Федеральному закону № 123-ФЗ ворота 1-го типа — EI 60, 2-го — EI 30, 3-го — EI 15.
Противопожарная преграда — стена, перегородка или перекрытие с нормируемым пределом огнестойкости; не даёт пожару перейти в соседнюю часть здания.
Предел огнестойкости — время в минутах от начала стандартного испытания до потери конструкцией нормируемых свойств.
Где требуются
Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» требует разделять части здания, пожарные отсеки и помещения разных классов функциональной пожарной опасности противопожарными преградами (ст. 88, ч. 1). Проём в такой преграде закрывают противопожарными дверями, воротами, шторами или люками — тип заполнения зависит от типа самой преграды.
На складе это обычно проёмы между пожарными отсеками, между складом и производством, между складскими помещениями разных категорий. Где именно нужна преграда и какого типа — решает проект по сводам правил пожарной безопасности.
Что значат E, I и EI с цифрой
| Буква | Предельное состояние | Что это значит для ворот |
|---|---|---|
| E | потеря целостности | в полотне или по периметру появились сквозные щели, через них проходит пламя или горячие газы |
| I | потеря теплоизолирующей способности | обратная, необогреваемая сторона прогрелась выше допустимого |
| W | предельный тепловой поток | для остеклённых конструкций: поток тепла на нормируемом расстоянии превысил предел |
| S | потеря дымогазонепроницаемости | для дымогазонепроницаемых дверей, штор и экранов |
| Цифра | минуты | EI 60 — 60 минут до наступления первого из состояний E или I |
Обозначения — из ст. 35 123-ФЗ. Предел определяют испытанием: для дверей, ворот и люков метод испытаний — ГОСТ Р 53307-2009.
Какой тип ворот в какую преграду
| Преграда | Предел огнестойкости преграды | Тип ворот | Предел ворот |
|---|---|---|---|
| Противопожарная стена 1-го типа | REI 150 | 1-й | EI 60 |
| Противопожарная стена 2-го типа | REI 45 | 2-й | EI 30 |
| Противопожарная перегородка 1-го типа | EI 45 | 2-й | EI 30 |
| Противопожарная перегородка 2-го типа | EI 15 | 3-й | EI 15 |
| Противопожарное перекрытие 1-го типа | REI 150 | 1-й | EI 60 |
| Противопожарное перекрытие 2-го и 3-го типа | REI 60, REI 45 | 2-й | EI 30 |
| Противопожарное перекрытие 4-го типа | REI 15 | 3-й | EI 15 |
Источник — таблицы 23 и 24 приложения к 123-ФЗ.
Обязательные требования к самим воротам
- Самозакрывание. Противопожарные ворота должны иметь устройство для самозакрывания (ст. 88, ч. 8).
- Автоматическое закрывание при пожаре — если ворота работают в открытом положении (там же).
- Площадь проёмов в противопожарной преграде — не больше 25% её площади (ст. 88, ч. 9).
- Огнестойкость подтверждена испытанием — значение EI указывают в сертификате и паспорте ворот.
Какие бывают
Противопожарными делают распашные, откатные, подъёмно-секционные и рулонные ворота, а также противопожарные шторы. Общий стандарт на металлические ворота ГОСТ 31174 требования к огнестойкости не задаёт — для них действуют 123-ФЗ и методы испытаний пожарных стандартов.
Типичные ошибки
- Ворота держат открытыми на подпорке — без устройства автоматического закрывания при пожаре так нельзя.
- Обычные ворота в проёме противопожарной стены — преграда перестаёт работать: пожар идёт через проём.
- Ворота с пределом ниже, чем требует тип преграды — EI 30 в стене 1-го типа, где нужен EI 60.
- Сквозь стену рядом с воротами прокладывают коммуникации без огнезащиты — места сопряжения должны держать тот же предел, что и преграда (ст. 88, ч. 6).
Источники
- Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», ст. 35 и 88, таблицы 23 и 24
- ГОСТ 31174-2017 «Ворота металлические. Общие технические условия»
- ГОСТ Р 53307-2009 «Противопожарные двери и ворота. Метод испытаний на огнестойкость»
Частые вопросы
Что такое EI 60 у противопожарных ворот?
Ворота 60 минут при стандартном испытании сохраняют целостность и не прогреваются с обратной стороны выше допустимого. По 123-ФЗ это 1-й тип — для противопожарных стен и перекрытий 1-го типа.
Где нужны противопожарные ворота?
В проёмах противопожарных стен, перегородок и перекрытий: между пожарными отсеками и между помещениями, которые проект разделяет преградами. Где именно — определяет проект.
Можно ли держать противопожарные ворота открытыми?
Только если на них стоит устройство, которое автоматически закроет их при пожаре (123-ФЗ, ст. 88, ч. 8).
Чем EI отличается от REI?
R — потеря несущей способности. Её нормируют для стен и перекрытий, которые держат нагрузку, а для ворот — только E и I.
