Рампа на складе — площадка, пол которой стоит на уровне пола кузова грузовика: машина подъезжает задним бортом, и груз завозят погрузчиком или тележкой без подъёма. Стационарная рампа — часть здания, мобильная — переставной металлический съезд, по которому погрузчик заезжает в кузов с земли. Правила охраны труда требуют рампу шириной не меньше 1,5 м с отбойными устройствами.
Рампа — погрузочная площадка или съезд на уровне пола кузова; через неё груз переходит из машины на склад.
Мобильная рампа — передвижная эстакада: наклонный съезд с горизонтальной площадкой, высота которой подстраивается под кузов.

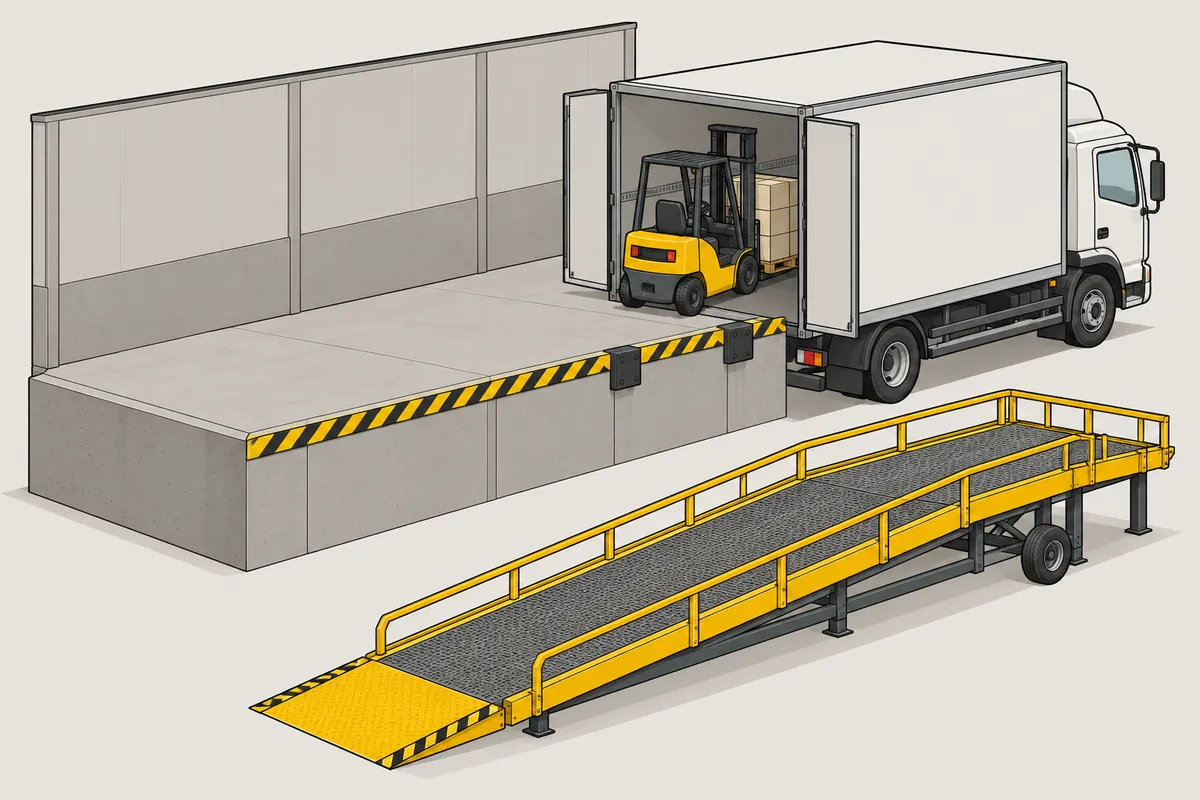

Стационарная и мобильная рампа
Стационарная рампа — бетонная или металлическая площадка вдоль стены склада на высоте пола кузова. Её закладывают в проект здания, а в стене за ней делают ворота. Под седельные полуприцепы такую рампу обычно поднимают примерно на 1200 мм над проездом.

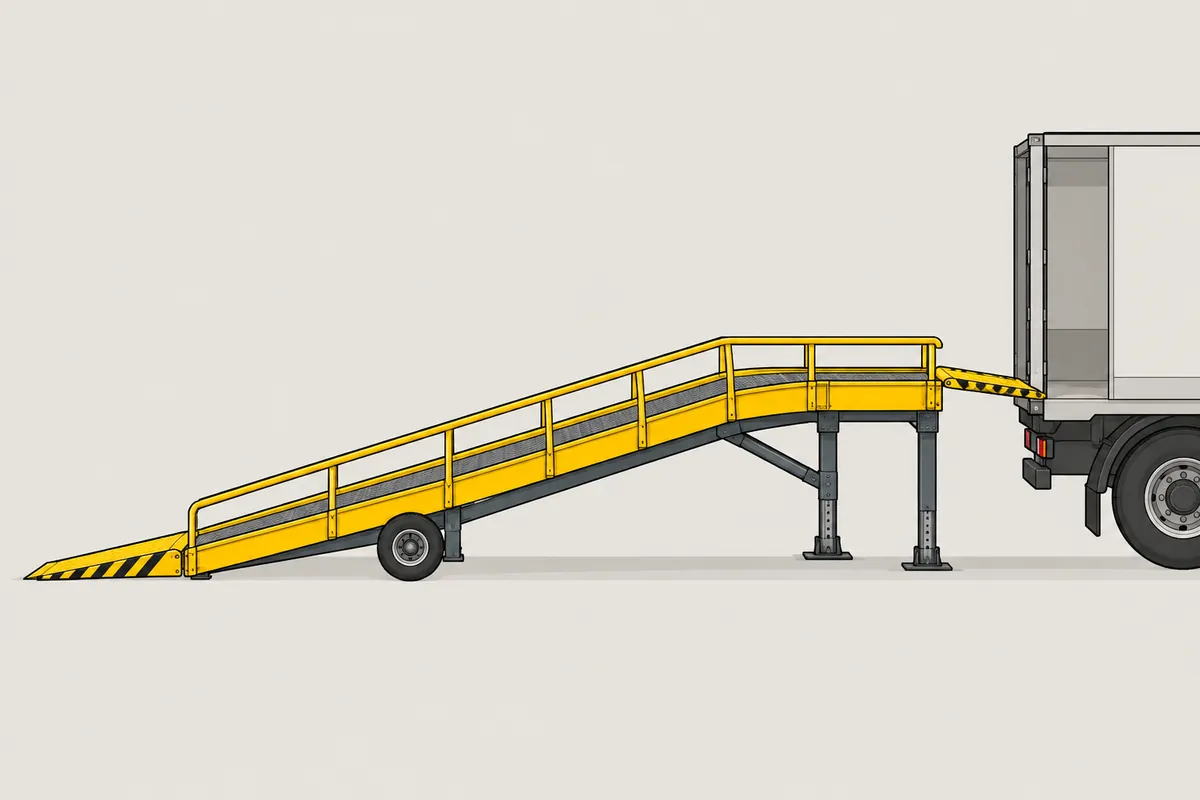

Мобильная рампа — стальной съезд на колёсах: длинная наклонная часть, горизонтальная площадка и откидной козырёк, который кладут на пол кузова. Погрузчик заезжает по ней с земли прямо в машину. Её перевозят погрузчиком и ставят там, где стационарной рампы нет.
Что требуют правила охраны труда
Требования к рампам есть в Правилах по охране труда при эксплуатации промышленного транспорта — приказ Минтруда № 814н от 18 ноября 2020 года, раздел VI «Погрузочно-разгрузочные площадки и складские помещения», пункты 51 и 52.
| Требование | Значение |
|---|---|
| Высота рампы п. 51 | равна уровню пола кузова машины |
| Ширина рампы со стороны подъезда машин п. 51 | не меньше 1,5 м |
| Уклон рампы со стороны подъезда п. 51 | не больше 5° |
| Ширина эстакады, по которой ездит транспорт п. 51 | не меньше 3 м |
| Отбойные устройства п. 52 | постоянные или съёмные, против опрокидывания и падения машины |
Если пол кузова и рампа оказались на разной высоте, правила разрешают трапы. На складах с потоком машин перепад обычно закрывают доклевеллером — уравнительной платформой в краю рампы.
Рампа, дебаркадер, эстакада, пандус
На складе «рампа», «дебаркадер» и «погрузочная платформа» часто означают одно и то же — площадку на уровне кузова. Правила охраны труда тоже перечисляют их через запятую: «платформы, эстакады, рампы».
Эстакада — приподнятое сооружение, по которому может ездить сам транспорт; поэтому для неё правила задают ширину 3 м, а не 1,5 м. Пандус — наклонный въезд или проход без горизонтальной площадки на уровне кузова.
Что такое рампа в строительстве
В строительстве рампой называют ещё и наклонный въезд для машин — например, в подземный или многоэтажный паркинг. Для таких рамп СП 113.13330.2023 «Стоянки автомобилей» (п. 5.26) ограничивает продольный уклон: не больше 18% у прямых рамп, не больше 13% у криволинейных и не больше 10% у открытых рамп без защиты от осадков. К погрузочной рампе склада эти цифры не относятся.
Параметры мобильной рампы
| Параметр | Значение у распространённых моделей |
|---|---|
| Грузоподъёмность | чаще всего до 10 т считают с массой погрузчика и груза |
| Общая длина | около 10–12,5 м |
| Горизонтальная площадка | около 2,5–3,3 м |
| Ширина проезда | около 1,9–2,4 м |
| Высота площадки | регулируется примерно от 1000 до 1600 мм |
Чем выше кузов и короче наклонная часть, тем круче съезд. При наклонной части около 7 м и подъёме на 1,2 м угол — примерно 10°: высоту делят на длину и берут арктангенс.
Как меняется крутизна съезда с высотой кузова при наклонной части 7,15 м — такая у одной из распространённых моделей:
| Высота пола кузова | Уклон съезда | Угол |
|---|---|---|
| 1000 мм | около 14% | около 8° |
| 1200 мм | около 17% | около 9,5° |
| 1400 мм | около 20% | около 11° |
| 1600 мм | около 22% | около 12,5° |
Уклон в процентах — подъём, делённый на длину, умноженный на 100. Допустимый подъём для своего погрузчика смотрят в его паспорте: гружёному погрузчику на крутом съезде тяжелее, и чем выше кузов, тем длиннее нужна рампа.
Как выбрать мобильную рампу
- Грузоподъёмность — по сумме массы погрузчика и самого тяжёлого груза на вилах, с запасом. Масса погрузчика — в его паспорте.
- Высота кузовов — диапазон регулировки площадки должен перекрывать самый низкий и самый высокий кузов, которые к вам приезжают.
- Длина наклонной части — чем она длиннее, тем положе съезд; проверьте по таблице выше и по паспорту погрузчика.
- Ширина проезда — под колею погрузчика с запасом по бокам.
- Место на площадке — рампа длиной 10–12,5 м плюс разворот погрузчика перед ней.
- Покрытие съезда — решётчатый настил не держит воду и снег; для работы зимой это важно.
Когда хватает мобильной рампы
- Машин немного — несколько разгрузок в день, без постоянного потока.
- Склада с рампой нет — ангар, открытая площадка, временный склад.
- Нужно грузить в разных местах — рампу переставляют туда, куда подъехала машина.
- Стационарная рампа есть, но занята — мобильная работает как дополнительный пост.
Если машины идут потоком, а склад отапливаемый, ставят стационарную рампу с доклевеллером, воротами и герметизатором проёма: так погрузка быстрее и тепло не уходит.
Безопасность на рампе
- Отбойники на краю или стене — обязательны по правилам охраны труда (п. 52): машина, сдающая назад, бьёт в них, а не в стену.
- Колёсные упоры и направляющие удерживают машину у рампы и ставят её ровно по оси ворот — подробно в статье о колёсных направляющих и упорах.
- Перепад между рампой и кузовом закрывают трапом — его прямо называют правила охраны труда (п. 51), — а на складе с потоком машин доклевеллером.
- Мобильную рампу закрепляют у кузова: её козырёк должен лежать на полу кузова, а опоры площадки — стоять на ровном твёрдом основании.
Как ещё называют
Погрузочная рампа, складская рампа, погрузочно-разгрузочная рампа, погрузочная платформа, дебаркадер. Мобильную рампу называют также передвижной рампой, мобильной эстакадой и погрузочной эстакадой.
Источники
- Правила по охране труда при эксплуатации промышленного транспорта, приказ Минтруда России № 814н, раздел VI, п. 51–52
- СП 113.13330.2023 «Стоянки автомобилей», п. 5.26 — рампы паркингов
- Параметры оборудования — открытые спецификации и инструкции производителей, без марок; значение одного производителя подписано в тексте. Как работаем с источниками
Частые вопросы
Что такое рампа на складе простыми словами?
Это площадка на высоте пола кузова. Машина встаёт к ней задом, и погрузчик или тележка переезжают из склада в кузов без ступеньки.
Какой ширины должна быть рампа?
По правилам охраны труда (приказ Минтруда № 814н, п. 51) — не меньше 1,5 м со стороны подъезда машин. Эстакада, по которой ездит сам транспорт, — не меньше 3 м.
Можно ли грузить фуру без рампы?
Можно: с мобильной рампой погрузчик заезжает в кузов с земли. Без рампы остаются боковая и верхняя погрузка или подъёмный борт машины.
Чем рампа отличается от пандуса?
У рампы есть площадка на уровне кузова, через которую идёт погрузка. Пандус — только наклонный въезд или проход.
Нужны ли на рампе отбойники?
Да. Правила охраны труда (п. 52) требуют на рампах постоянные или съёмные отбойные устройства, которые не дают машине опрокинуться или упасть.
Как называется рампа, по которой погрузчик заезжает в фуру с земли?
Мобильная рампа, или мобильная эстакада: стальной съезд с площадкой на уровне кузова. Её перевозят погрузчиком и ставят туда, где нет стационарной рампы.
