Тамбур-шлюз — небольшое помещение между двумя дверями в проёме противопожарной стены или перегородки, у которого сами стены, перекрытие и двери имеют нормированный предел огнестойкости. Обычный тамбур защищает вход от холода и ветра, а тамбур-шлюз ограничивает распространение огня и дыма из одной части здания в другую. По 123-ФЗ тамбур-шлюзы бывают 1-го и 2-го типа, а в преградах, отделяющих помещения категорий А и Б, они обязательны и с постоянным подпором воздуха.
Тамбур-шлюз — тамбур в проёме противопожарной преграды: перегородки, перекрытие и двери с нормированным пределом огнестойкости.
Подпор воздуха — подача воздуха в тамбур-шлюз, чтобы давление в нём было выше, чем в соседних помещениях, и дым не проходил внутрь.
Тамбур и тамбур-шлюз — в чём разница
| Тамбур | Тамбур-шлюз | |
|---|---|---|
| Где | на входе в здание или помещение | в проёме противопожарной стены, перегородки или перекрытия |
| Зачем | держит тепло, защищает от ветра и осадков | ограничивает распространение огня и дыма в соседнюю часть здания |
| Требования к огнестойкости | в 123-ФЗ как к преграде — нет | перегородки, перекрытие и двери — с пределом огнестойкости по типу тамбур-шлюза |
| Норма | — | 123-ФЗ, ст. 88 и таблицы 23–25 |

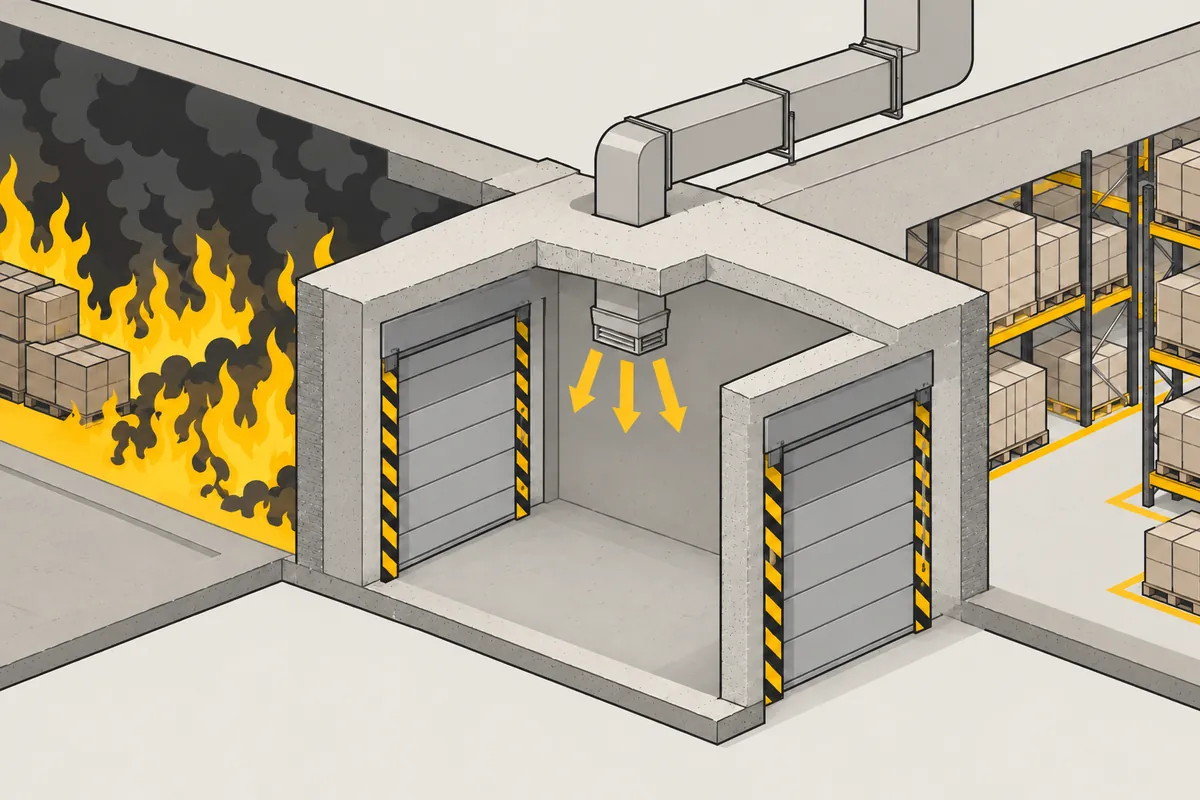

Тамбур-шлюз — сам по себе часть противопожарной преграды. Его ставят там, где проём в преграде нужен для прохода, но одной противопожарной двери или ворот мало.
Что такое тамбур в здании
Тамбур — небольшое проходное помещение между наружной и внутренней дверью. Пока открыта одна дверь, вторая закрыта, и холодный воздух с улицы не идёт прямо в здание. Тамбуры делают на входах в магазины, офисы, подъезды и бытовые помещения складов. Требований к огнестойкости у такого тамбура нет, но если он стоит на пути эвакуации, его размеры ограничивает тот же свод правил, что и у тамбур-шлюза (см. ниже).
Слово «тамбур» встречается и вне строительства — так называют площадку в конце вагона поезда. К зданиям это значение отношения не имеет.
Определение в своде правил
Точное определение даёт СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» (п. 3.18). В пересказе тамбур-шлюз — это:
- объёмно-планировочный элемент — часть планировки здания, а не изделие;
- защищает проём в конструкции с нормированным пределом огнестойкости;
- выгорожен противопожарными перегородками и перекрытиями;
- имеет два проёма подряд с противопожарными заполнениями — дверями или воротами — или больше;
- получает наружный воздух принудительно, в таком количестве, чтобы внутрь не попал дым при пожаре и (или) взрывоопасные смеси из помещений категорий А и Б не прошли в соседние помещения.
Отсюда главное отличие от простого тамбура: без огнестойких стен и подачи воздуха помещение между двумя дверями тамбур-шлюзом не считается.
Типы тамбур-шлюзов по 123-ФЗ
Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» делит тамбур-шлюзы на два типа (ст. 37) и задаёт, из чего каждый собирают (таблица 25). Пределы огнестойкости элементов — из таблиц 23 и 24.
| Тип тамбур-шлюза | Перегородки | Перекрытия | Двери и ворота |
|---|---|---|---|
| 1-й | 1-го типа — EI 45 | 3-го типа — REI 45 | 2-го типа — EI 30 |
| 2-й | 2-го типа — EI 15 | 4-го типа — REI 15 | 3-го типа — EI 15 |
E — целостность, I — теплоизолирующая способность, R — несущая способность; цифра — минуты стандартного испытания.
Какой тип в какую преграду
| Противопожарная преграда | Тип тамбур-шлюза |
|---|---|
| Стена 1-го типа, REI 150 | 1-й |
| Стена 2-го типа, REI 45 | 2-й |
| Перегородка 1-го типа, EI 45 | 1-й |
| Перегородка 2-го типа, EI 15 | 2-й |
| Перекрытия 1-го, 2-го и 3-го типа | 1-й |
| Перекрытие 4-го типа, REI 15 | 2-й |
Источник — таблица 23 приложения к 123-ФЗ.
Размеры тамбур-шлюза
Если тамбур или тамбур-шлюз стоит на пути эвакуации, СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы» (п. 4.3.11) задаёт его минимальные размеры:
| Размер | Требование |
|---|---|
| Ширина | больше ширины дверных проёмов не меньше чем на 0,5 м |
| Глубина | больше ширины дверного полотна не меньше чем на 0,5 м, но не меньше 1,5 м |
Пример: в тамбур-шлюзе двери с проёмом шириной 1,2 м и полотном 1,1 м. Ширина — не меньше 1,2 + 0,5 = 1,7 м. Глубина — 1,1 + 0,5 = 1,6 м; это больше 1,5 м, поэтому берут 1,6 м. Минимум 1,5 м относится только к глубине, к ширине — нет.

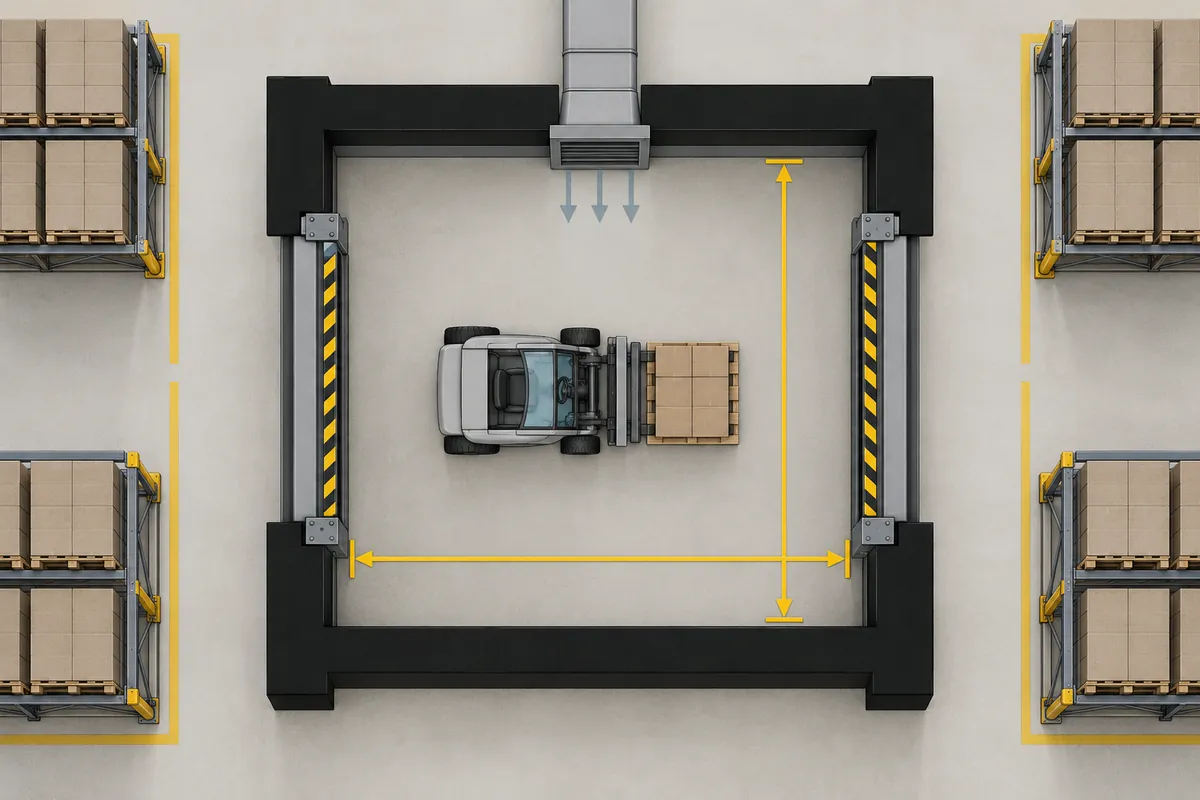

Если через тамбур-шлюз ездит погрузчик, размеры в первую очередь задаёт техника, а не эвакуационный минимум. Чтобы шлюз работал, погрузчик с грузом должен целиком помещаться между двумя воротами: одни закрываются раньше, чем открываются другие. Глубину тогда считают по длине погрузчика с паллетой и запасу на манёвр — это решают в проекте.
Подпор воздуха
Подпор — подача наружного воздуха в тамбур-шлюз вентилятором. Давление внутри становится выше, чем в соседних помещениях, и при открытой двери воздух выходит из шлюза, а дым и газы в него не заходят. Для помещений категорий А и Б подпор постоянный: он работает всё время, а не только при пожаре.
Сколько воздуха подавать и какое давление держать, считают в разделе проекта по противодымной вентиляции по СП 7.13130. Поэтому у тамбур-шлюза два ответственных: архитектор — за стены, перекрытия и двери, инженер по вентиляции — за подпор.
Где тамбур-шлюз обязателен
Статья 88 123-ФЗ требует тамбур-шлюзы с постоянным подпором воздуха в противопожарных преградах, которые отделяют помещения категорий А и Б от других помещений, коридоров, лестничных клеток и лифтовых холлов (ч. 10). Один общий тамбур-шлюз на два и более смежных помещения категорий А и Б не допускается.
Категории — по пожарной и взрывопожарной опасности (ст. 27): А — повышенная взрывопожароопасность, Б — взрывопожароопасность, В1–В4 — пожароопасность, Г — умеренная, Д — пониженная. Для преград, отделяющих помещения категории В, та же статья говорит о противопожарных дверях, воротах, шторах, люках и клапанах. Если тамбур-шлюз в помещении категорий А и Б устроить невозможно, закон требует комплекс мер против распространения пожара на смежные помещения и этажи (ч. 11).
Категорию помещения определяет проект — по веществам и материалам, их количеству и технологии.
Тамбур-шлюз на складе и у ворот
На складе тамбур-шлюз нужен там, где помещение категории А или Б — например, с горючими газами или легковоспламеняющимися жидкостями — граничит с остальным зданием. Если через проём проезжает погрузчик, двери тамбур-шлюза — это противопожарные ворота, и требования к ним те же, что к заполнению проёма соответствующего типа.
Не путать с перегрузочным тамбуром у дока: это утеплённый короб снаружи стены вокруг ворот, к нему подъезжает машина. Противопожарной преградой он не является.
Частые ошибки
- Обычные ворота в тамбур-шлюзе. Оба заполнения проёма должны быть противопожарными нужного типа: для шлюза 1-го типа — не ниже EI 30.
- Ворота держат открытыми. Тамбур-шлюз работает, только когда двери закрыты. Если ворота не закрывают ради удобства проезда, шлюза фактически нет.
- Один шлюз на два помещения. Для помещений категорий А и Б общий тамбур-шлюз на два и более смежных помещения 123-ФЗ не допускает.
- Шлюз меньше погрузчика. Если машина с грузом не помещается между воротами, приходится открывать обе створки сразу — и преграда перестаёт работать.
Как ещё называют
Тамбур шлюз (без дефиса), противопожарный тамбур-шлюз, тамбур-шлюз с подпором воздуха, шлюз в противопожарной стене.
Источники
- Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», ст. 27, 37, 88, таблицы 23 и 25
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности», п. 3.18 — определение тамбур-шлюза
- СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы», п. 4.3.11 — ширина и глубина тамбуров и тамбур-шлюзов
Частые вопросы
Что такое тамбур-шлюз простыми словами?
Это тамбур в проёме противопожарной стены: две противопожарные двери или ворота и между ними небольшое помещение с огнестойкими стенами. Он ограничивает распространение огня и дыма в соседнюю часть здания; требования к его стенам, дверям и подпору воздуха задают 123-ФЗ и проект.
Чем тамбур отличается от тамбур-шлюза?
Тамбур на входе держит тепло и защищает от ветра. Тамбур-шлюз стоит в противопожарной преграде, и к его стенам, перекрытию и дверям по 123-ФЗ предъявляются требования огнестойкости.
Что такое тамбур-шлюз 1-го типа?
Тамбур-шлюз из перегородок 1-го типа (EI 45), перекрытий 3-го типа (REI 45) и дверей или ворот 2-го типа (EI 30) — по таблицам 23–25 123-ФЗ. Его ставят в стены 1-го типа, перегородки 1-го типа и перекрытия 1–3-го типов.
Где тамбур-шлюз обязателен?
В противопожарных преградах, которые отделяют помещения категорий А и Б от других помещений, коридоров, лестниц и лифтовых холлов, — с постоянным подпором воздуха (123-ФЗ, ст. 88, ч. 10).
Какой глубины должен быть тамбур-шлюз?
На пути эвакуации — больше ширины дверного полотна не меньше чем на 0,5 м и не меньше 1,5 м (СП 1.13130.2020, п. 4.3.11). Ширина — больше ширины дверного проёма не меньше чем на 0,5 м. Если через шлюз ездит погрузчик, глубину задаёт его длина с грузом.
Что такое тамбур в здании?
Проходное помещение между наружной и внутренней дверью на входе: оно не даёт холодному воздуху сразу попасть внутрь. В отличие от тамбур-шлюза, требований к огнестойкости и подпора воздуха у него нет.
