Притолока — свободная высота над проёмом: от его верхнего края до потолка либо до первой балки, трубы или лотка сверху. Секционным воротам оно нужно, чтобы над проёмом поместились вал с пружинами и изгиб направляющих. Для низкого подъёма хватает 150–260 мм, для стандартного нужно около 350–410 мм, а если притолока большая — от 760–850 мм, — ставят высокий подъём.
Притолока — свободная высота над проёмом — от его верхнего края до самой низкой конструкции сверху: потолка, балки, трубы.
Тип подъёма — траектория полотна при открывании: от неё зависит, сколько места нужно над проёмом.
Почему притолока важна

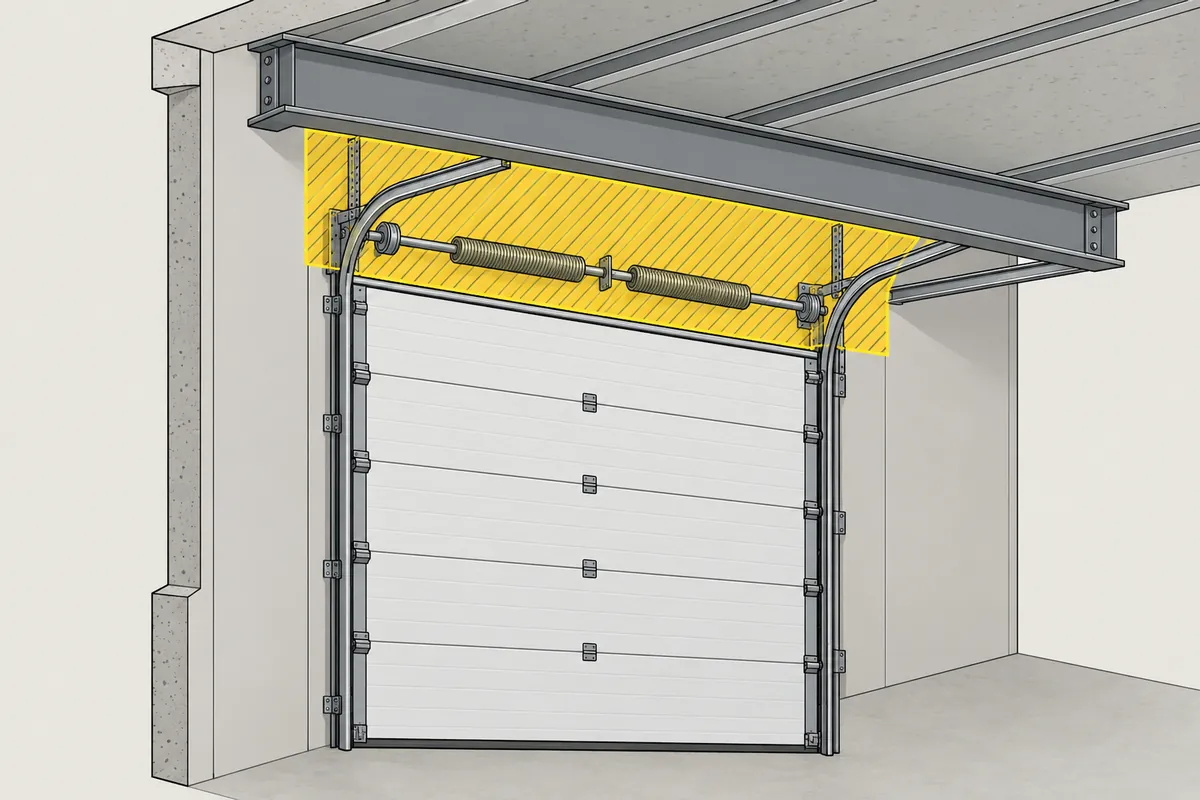

Полотно секционных ворот при открывании поднимается по вертикальным направляющим, поворачивает и уходит под потолок. Над проёмом нужно место для трёх вещей: изгиба направляющих, вала с торсионными пружинами и, если ворота с электроприводом, самого привода. Притолока решает, какой тип подъёма вообще можно поставить.
Считают её до самой низкой точки над проёмом. Если под потолком идёт балка, вентиляционный короб или кабельный лоток, притолока — до них, а не до плиты перекрытия.
Притолока и перемычка — не одно и то же
В строительстве притолокой называют и верхнюю часть дверной или оконной коробки, и перемычку над проёмом. У секционных ворот слово значит другое: не деталь, а свободное место над проёмом. Перемычка — балка или плита, на которую опирается стена над проёмом, — к притолоке не прибавляется: её низ и есть верх проёма, от него притолоку и меряют.
Поэтому в инструкциях производителей рядом с притолокой стоит буква h, а на чертежах — размер от верха проёма до потолка или до первого препятствия.
Что занимает место над проёмом
| Что | Зачем там | Как влияет на притолоку |
|---|---|---|
| Вал с торсионными пружинами | уравновешивает вес полотна | при стандартном подъёме вал над проёмом — главная причина минимума |
| Изгиб направляющих | полотно поворачивает с вертикали под потолок | чем меньше радиус изгиба, тем ниже нужна притолока |
| Привод | открывает ворота | вальный стоит сбоку на конце вала, потолочный — под потолком на шине |
| Верхняя секция в открытом положении | при стандартном подъёме полотно лежит под потолком | ниже полотна в открытом положении ничего не вешают |
Над всем этим нужен ещё зазор для монтажа: пружины регулируют и меняют на месте, и до вала должна дотянуться рука с инструментом.

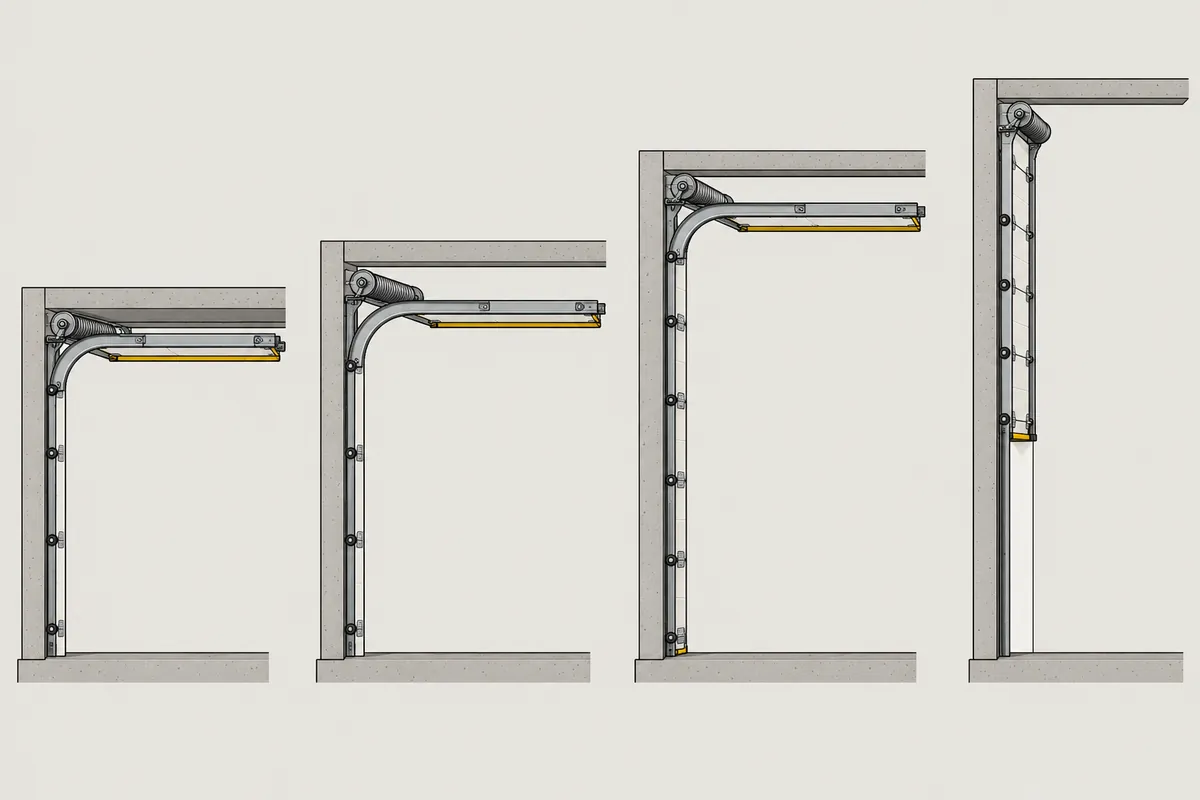

Сколько притолоки нужно каждому типу подъёма
| Тип подъёма | Минимальная притолока | Как идёт полотно |
|---|---|---|
| Низкий | 150–260 мм зависит от привода и калитки | вал за проёмом или спереди, направляющие с малым радиусом |
| Стандартный | около 350–410 мм | вал над проёмом, полотно уходит под потолок горизонтально |
| Высокий | от 760–850 мм | полотно сначала поднимается вдоль стены, потом уходит под потолок |
| Вертикальный | примерно ещё одна высота проёма | полотно целиком поднимается вдоль стены и под потолок не уходит |
Цифры — из открытых инструкций и таблиц подбора нескольких производителей, поэтому даны диапазоном. Для конкретной модели минимальная притолока указана в её инструкции по монтажу.
Если притолоки мало
- Низкий подъём — первое решение: вал переносят, направляющие делают с малым радиусом.
- Привод сбоку на валу, а не потолочный: потолочному приводу нужно больше места.
- Рулонные ворота — им нужен только короб над проёмом или за ним, а не место под потолком.
- Перенести препятствие — трубу или лоток над проёмом — иногда проще, чем менять тип ворот.
Пример: склад с кран-балкой
Проём 4,0 × 4,0 м. До плиты перекрытия над проёмом 1,1 м, но в 0,5 м над проёмом проходит путь кран-балки. Притолока считается до кран-балки — 0,5 м, а не 1,1 м. Это больше 350–410 мм, поэтому стандартный подъём встаёт. Высокий подъём, которому нужно от 760–850 мм, — уже нет: остаётся перенести путь крана или согласиться со стандартным подъёмом.
Если бы до кран-балки было 200 мм, стандартный подъём не встал бы — только низкий, у которого минимум 150–260 мм, или рулонные ворота.
Если притолоки много
Высокий и вертикальный подъём оставляют пространство под потолком свободным: полотно не перекрывает кран-балку, освещение и верх стеллажей. На складах с высокими потолками это частый выбор.
Притолока у рулонных ворот
Рулонным воротам место под потолком не нужно: полотно сворачивается на вал, и этот рулон закрыт защитным коробом. Чем выше ворота, тем длиннее полотно и тем больше диаметр рулона — а значит, и короб. Короб ставят над проёмом снаружи или изнутри, а если места над проёмом нет совсем — в проём, и тогда высота проезда уменьшается на высоту короба. Его размер для конкретной высоты проёма даёт таблица производителя.
Как замерить
Замеряют в трёх точках по ширине проёма — у краёв и посередине — и берут наименьшее значение: потолок и перемычка редко идеально ровные. Как замерить весь проём — ширину, высоту, простенки и глубину помещения — в статье о требованиях к проёму.
Что сделать до заказа ворот
- Замерить притолоку в трёх точках и записать наименьшее значение.
- Составить список того, что над проёмом: балки, трубы, короба вентиляции, лотки, светильники, пути кран-балки — с высотой каждого.
- Решить с приводом: вальный или потолочный, и с какой стороны проёма будет мотор.
- Предупредить смежников: после замера над проёмом не прокладывают новые трубы и лотки — иначе притолоки станет меньше, чем в заказе.
- Отметить калитку, если она нужна: у части моделей с калиткой минимальная притолока больше.
Как ещё называют
Высота над проёмом, свободное пространство над проёмом, запас над проёмом; в инструкциях — «притолока h». Иногда пишут «притолок» или путают с перемычкой.
Источники
- Параметры оборудования — открытые спецификации и инструкции производителей, без марок; значение одного производителя подписано в тексте. Как работаем с источниками
Частые вопросы
Что такое притолока у секционных ворот?
Это свободное место над проёмом — вплоть до потолка или первой конструкции. От него зависит тип подъёма: низкому хватает 150–260 мм, стандартному нужно около 350–410 мм.
Какая минимальная притолока для секционных ворот?
У низкого подъёма — от 150 мм у части моделей; с калиткой и потолочным приводом нужно больше, до 230–260 мм. Точное значение — в инструкции конкретной модели.
Можно ли поставить секционные ворота без притолоки?
Без места над проёмом стандартные секционные ворота не встанут. Остаются низкий подъём, если хватает хотя бы 150 мм, или рулонные ворота с коробом.
Что мешает притолоке?
Всё, что ниже потолка над проёмом: балки, ригели, трубы, вентиляция, кабельные лотки. Притолоку считают до самого низкого из них.
Притолока — это то же, что перемычка?
Нет. Перемычка — конструкция над проёмом, на которую опирается стена. Притолока у секционных ворот — свободное место от низа перемычки, то есть от верха проёма, до потолка или первого препятствия.
Сколько притолоки нужно для высокого подъёма?
От 760–850 мм, в зависимости от модели и производителя. При меньшей притолоке ставят стандартный подъём: ему хватает около 350–410 мм.
