Промышленные ворота без электричества открывают вручную. У секционных с потолочным приводом разблокируют каретку расцепителем и поднимают полотно рукой, у ворот с вальным приводом — тянут ручную цепь аварийной лебёдки. У рулонных с электроприводом — крутят аварийный ворот или ручную цепь. По ГОСТ 31174 электрические замки ворот должны открываться и без электроэнергии, а усилие ручного открывания крупногабаритных подъёмных ворот — не больше 260 Н.
Расцепитель — устройство, которое отсоединяет полотно от привода, чтобы двигать его вручную.
Аварийная цепь — ручная цепь на редукторе вального привода: через неё вал крутят без мотора.
Чем открыть
| Ворота и привод | Чем открыть | Усилие по ГОСТ 31174 |
|---|---|---|
| Секционные, потолочный привод | расцепитель каретки — шнур изнутри или замок с ключом снаружи; потом поднять полотно рукой | не больше 260 Н у крупногабаритных подъёмных |
| Секционные, вальный привод | ручная цепь аварийной лебёдки на приводе | то же |
| Секционные без привода | ручка на полотне, тяговый шнур | то же |
| Рулонные с электроприводом | аварийный ворот или ручная цепь на приводе | не больше 150 Н |

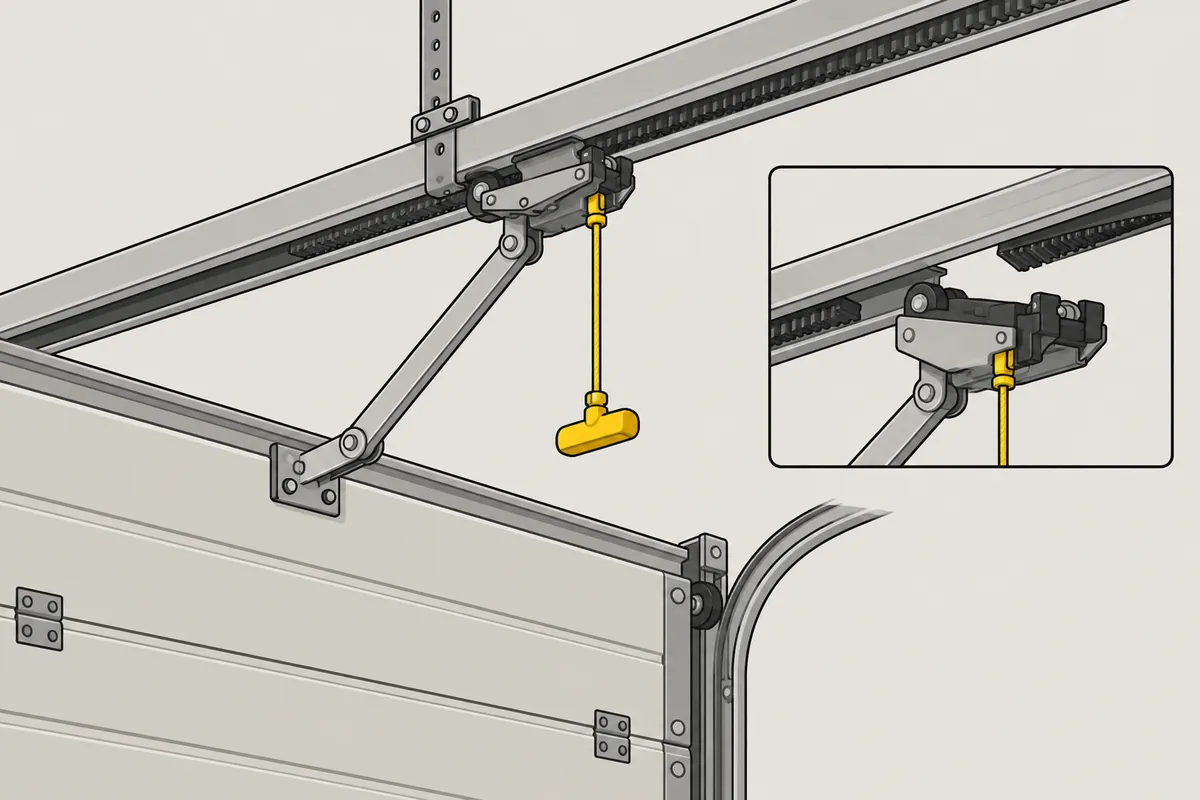

Секционные с потолочным приводом
Потолочный привод тянет полотно кареткой по шине под потолком. Чтобы открыть ворота вручную, каретку расцепляют: изнутри — тянут шнур расцепителя, снаружи — открывают ключом замок расцепителя, если он установлен. После этого полотно поднимают рукой за ручку, а уравновешенные пружины берут на себя почти весь вес.
Перед расцеплением полотно лучше держать закрытым. Если пружины ослабли, расцеплённое полотно может само поехать вниз — инструкции к приводам об этом прямо предупреждают.

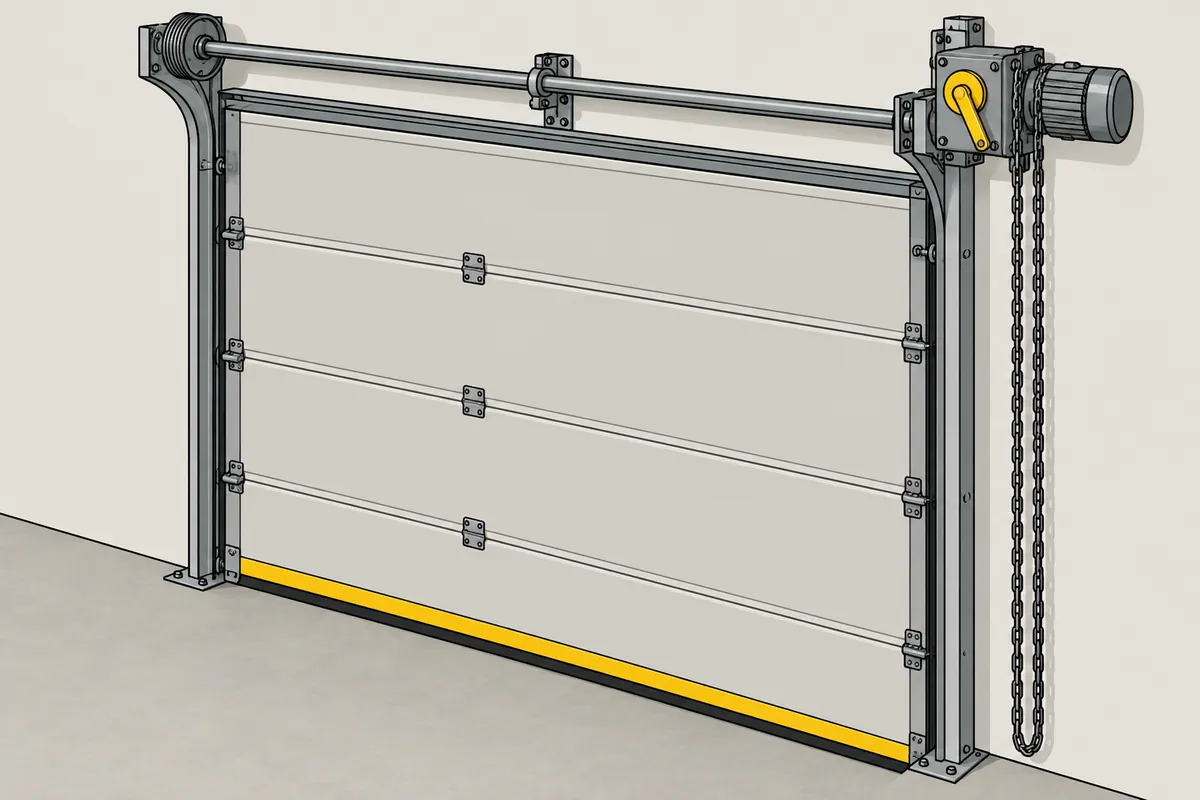

Секционные с вальным приводом и цепью
Вальный привод стоит сбоку на валу ворот. У многих моделей есть аварийная ручная цепь: рычагом или ручкой переводят привод в ручной режим и тянут цепь — вал вращается, полотно поднимается. Инструкции рекомендуют пользоваться цепью только по назначению, при отключённом питании: иначе можно повредить редуктор.
Рулонные ворота
Рулонные ворота наматывают полотно на вал в коробе. У ворот с электроприводом для отключения света предусматривают аварийный ворот — съёмную рукоятку, которую вставляют в привод, — или ручную цепь. Порядок, где вставлять рукоятку и в какую сторону крутить, — в инструкции привода. Если привод заклинило или вал сорван, вручную такие ворота не открыть — нужен сервис.
Калитка
Если в полотне есть калитка, через неё выходят люди, не открывая ворота. Но калитка — это не автоматически эвакуационный выход: пути эвакуации определяет проект здания. Для проезда машин калитка не поможет — полотно всё равно открывают вручную.
Что сделать заранее
- Найти расцепитель и цепь на каждых воротах и показать персоналу, как ими пользоваться.
- Держать ключ от наружного замка расцепителя там, где его найдут без электричества.
- Проверять балансировку пружин — иначе при расцеплении полотно поедет само.
- Для ворот, через которые обязательно нужен выезд, — продумать резервное питание привода.
Источники
- ГОСТ 31174-2017 «Ворота металлические. Общие технические условия», таблица 2 — усилие ручного открывания
- Параметры оборудования — открытые спецификации и инструкции производителей, без марок; значение одного производителя подписано в тексте. Как работаем с источниками
Частые вопросы
Как вручную открыть автоматические ворота?
Отсоединить полотно от привода — расцепителем у потолочного привода или переводом в ручной режим у вального — и поднять полотно рукой или цепью.
Как перевести ворота в ручной режим?
У потолочного привода — потянуть шнур расцепителя каретки. У вального — переключить рычаг или ручку на приводе в ручной режим и работать цепью. Порядок для конкретной модели — в инструкции привода.
Как открыть роллетные ворота без электричества?
Аварийным воротом — съёмной рукояткой, которую вставляют в привод, — или ручной цепью, если она предусмотрена. Без них рулонные ворота с приводом вручную не открыть.
Как закрыть автоматические ворота вручную?
Так же, через расцепитель или цепь, но опускать полотно плавно. После возвращения питания привод снова соединяют с полотном по инструкции.
