Чаще всего ворота не доходят до пола из-за защиты: фотоэлемент видит препятствие или грязь на линзе, привод чувствует лишнее сопротивление и откатывает полотно назад, или после сбоя сбились концевые положения. Механические причины — ослабшие пружины, перекос полотна, износ роликов, лёд и мусор в направляющих и у порога. ГОСТ 31174 требует, чтобы вертикальное полотно останавливалось при препятствии и не давило на человека с силой больше 400 Н, поэтому реверс у пола — чаще признак исправной защиты, чем поломки.
Концевое положение — точка, на которой привод считает ворота открытыми или закрытыми и останавливает мотор.
Реверс — обратный ход полотна, когда защита замечает препятствие или лишнее сопротивление при закрывании.
Сначала — простая проверка
Отключите привод от полотна расцепителем и закройте ворота вручную. Если полотно идёт легко до пола — причина в электрике или настройках привода. Если идёт туго или упирается — в механике: пружины, ролики, направляющие, перекос. Перед этим осмотрите проём: на полу у нижней кромки не должно быть ни мусора, ни снега, ни поддона.
Признаки и причины
| Признак | Вероятная причина | Что сделать |
|---|---|---|

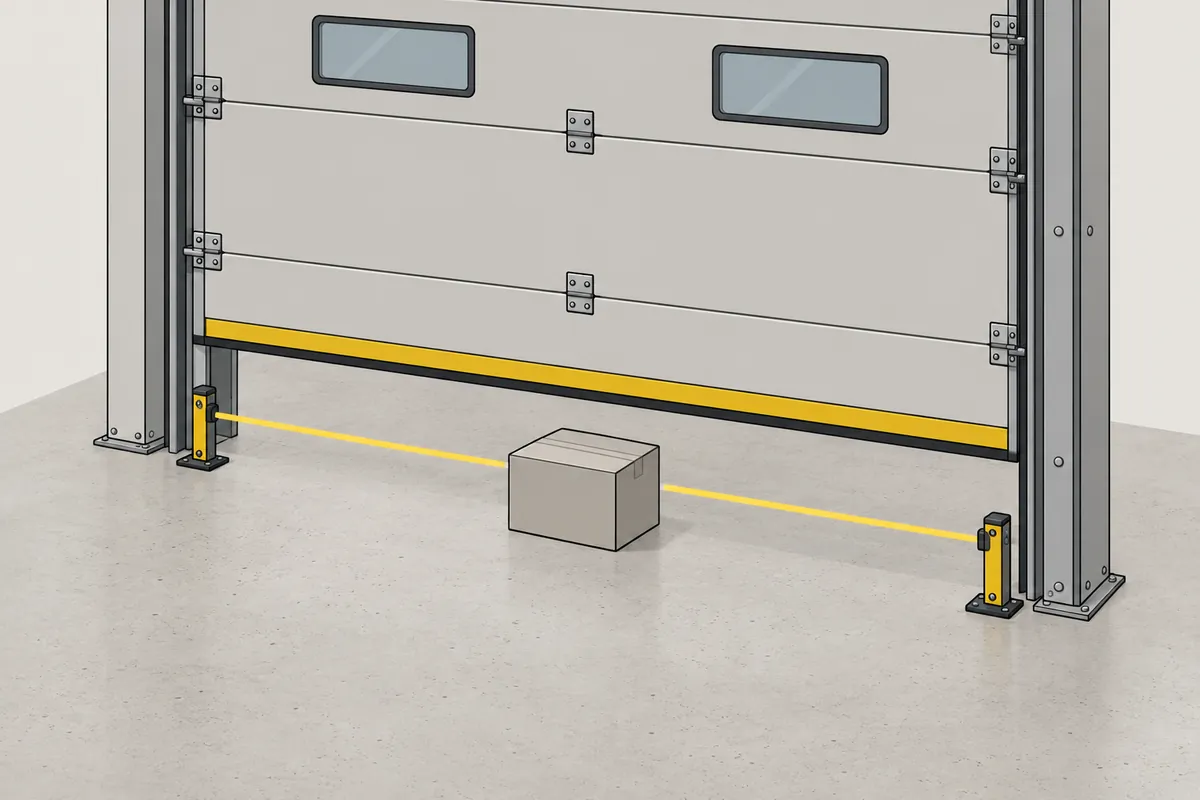

| Ворота доходят почти до пола и уходят вверх | фотоэлемент видит препятствие, грязная или сбитая линза, предмет у порога | убрать предмет, протереть линзы, проверить соосность по индикатору приёмника |
| Останавливаются всегда в одном месте, не доходя до пола | сбиты концевые положения после ремонта, замены привода или отключения питания | заново настроить конечные точки по инструкции привода |
| Останавливаются в разных местах, «через раз» | плохой контакт или перелом провода в местах изгиба | проверить кабели и клеммы — работа для электрика |
| Откатываются от малейшего сопротивления | занижено усилие или завышена чувствительность защиты | настроить усилие в пределах инструкции, не отключая защиту |
| Привод гудит, полотно идёт тяжело | разбалансировка: ослабли пружины, перекос полотна | вызвать сервис — пружины сами не подтягивать |
| Заедают в одном месте хода | износ роликов, деформация направляющей | осмотр и замена — сервис |
| Зимой не доходят до пола | лёд в направляющих и у нижнего уплотнителя, просадка питания на морозе | очистить направляющие и порог, проверить питание |
Защита — это не поломка
Стандарт на металлические ворота ГОСТ 31174 требует, чтобы вертикальное полотно останавливалось в любом положении и не двигалось неуправляемо (п. 7.7), а сила, с которой автоматическое полотно давит на человека при столкновении, не превышала 400 Н — иначе нужен световой или звуковой сигнал при закрывании (п. 7.9). Поэтому фотоэлементы, датчики нижней кромки и контроль усилия намеренно останавливают и откатывают полотно. Отключать их, чтобы ворота «закрывались», нельзя.
Что можно самому, а что — сервису
- Самому: убрать препятствие, очистить линзы фотоэлементов и порог, удалить лёд из направляющих, проверить, что ворота закрываются вручную.
- Сервису: настройка концевых положений и усилия, если её нет в инструкции для пользователя, проводка, пружины и тросы, ролики и направляющие, перекос полотна.
Торсионные пружины хранят большую энергию — их регулировку инструкции производителей доверяют только квалифицированному персоналу.
Профилактика
Один из производителей советует осматривать ворота дважды в год, весной и осенью: крепления, направляющие и ролики, фотоэлементы, проводку. Сроки проверки пружин по числу открываний — в статье о регулировке пружин. Зимой следить, чтобы у нижнего уплотнителя не намерзал лёд.
Источники
- ГОСТ 31174-2017 «Ворота металлические. Общие технические условия», пп. 7.7 и 7.9
- Параметры оборудования — открытые спецификации и инструкции производителей, без марок; значение одного производителя подписано в тексте. Как работаем с источниками
Частые вопросы
Почему автоматические ворота не закрываются до конца?
Чаще всего срабатывает защита: фотоэлемент видит препятствие или грязь, привод чувствует лишнее сопротивление. Реже сбиты концевые положения или ослабли пружины. Начните с осмотра проёма и чистки линз.
Почему ворота открываются сразу после закрытия?
Так работает реверс: при закрывании защита заметила препятствие или сопротивление у пола — предмет, лёд, неровность — и подняла полотно обратно. Если препятствия нет, проверьте фотоэлементы и настройку усилия.
Можно ли отключить фотоэлементы, чтобы ворота закрывались?
Нет. По ГОСТ 31174 автоматические ворота не должны давить на человека с силой больше 400 Н; фотоэлементы и датчики кромки для этого и стоят.
Кто должен настраивать пружины и концевые положения?
Пружины — только сервис: они хранят большую энергию. Концевые положения — по инструкции привода; если в инструкции для пользователя этой настройки нет, тоже сервис.
